BIGTREETECH SKR Mini E3 V2.0

BIGTREETECH SKR Mini E3 V2.0 – Mise à niveau silencieuse de l’Ender-3 sans bricolage

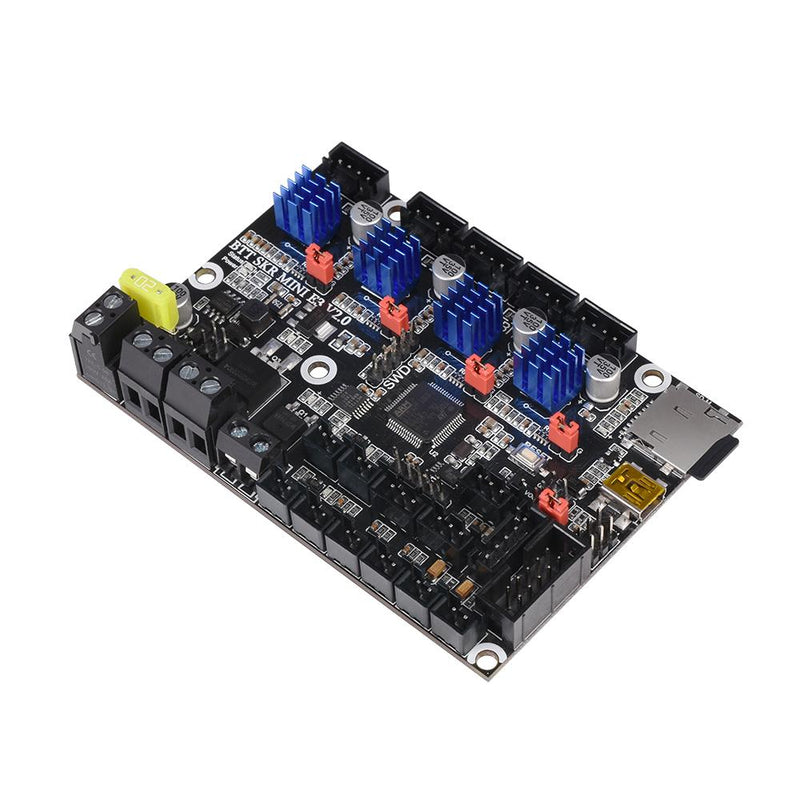

Le SKR Mini E3 V2.0 est une carte mère 32 bits conçue pour remplacer directement la carte d’origine de l’Ender-3. Les pilotes de moteurs pas à pas TMC2209 sont déjà intégrés et connectés en mode UART : il n’est donc pas nécessaire d’acheter des pilotes séparément, et le niveau sonore typique de la carte d’origine est considérablement réduit. Des connecteurs supplémentaires facilitent les futures mises à niveau.

En bref – Vos avantages :

• Remplacement prêt à installer : Conçue selon le format de l’Ender-3, elle ne nécessite aucune modification du boîtier ni recâblage complet de l’imprimante.
• TMC2209 en mode UART : Les pilotes sont soudés et pilotés par le micrologiciel : pas de potentiomètres ni de modules de pilotes à ajouter.
• Connecteurs pour mises à niveau : Le BLTouch, le capteur de filament, le BTT UPS 24V et le BTT Relay peuvent être branchés directement.
• Double axe Z en parallèle : Connecteur double Z parallèle et deux ports de ventilateurs CNC pour faire évoluer la mécanique.
• Entrée 12–24 V : Fonctionne aussi bien avec une configuration 12 V qu’avec une configuration 24 V ; le MOSFET du plateau chauffant est prévu en conséquence.

Une puissance de calcul 32 bits au lieu de la carte d’origine 8 bits

La carte utilise un STM32F103RCT6 comme microcontrôleur, tandis que l’alimentation est assurée par un convertisseur MP1584EN. Le circuit imprimé est réalisé en quatre couches, ce que le fabricant justifie par une meilleure dissipation thermique.

Calibrage de l’origine sans capteur par cavalier

Le calibrage de l’origine sans capteur peut être activé à l’aide de cavaliers ; dans ce cas, aucun fin de course externe ne peut toutefois être utilisé en parallèle. Si vous souhaitez conserver les fins de course mécaniques, laissez simplement les cavaliers dans leur configuration d’origine.

Questions fréquemment posées (FAQ)

Puis-je continuer à utiliser mon écran actuel ?

Les écrans LCD12864 de l’Ender-3 ainsi que les écrans TFT de 2,4" et 3,5" sont pris en charge. Avant de passer commande, vérifiez le type d’écran installé sur votre imprimante.

Dois-je installer moi-même le micrologiciel ?

Oui. Le micrologiciel approprié est installé via une carte SD, en fonction du type d’écran et de la configuration de l’imprimante. L’installation doit toujours être effectuée hors tension.

Ai-je besoin de pilotes de moteurs pas à pas supplémentaires ?

Non. Les TMC2209 sont déjà intégrés à la carte et configurés via UART ; aucun module de pilote séparé n’est nécessaire.

Comment connecter la carte à l’ordinateur ?

Via le connecteur Mini-USB-B situé sur la carte.
