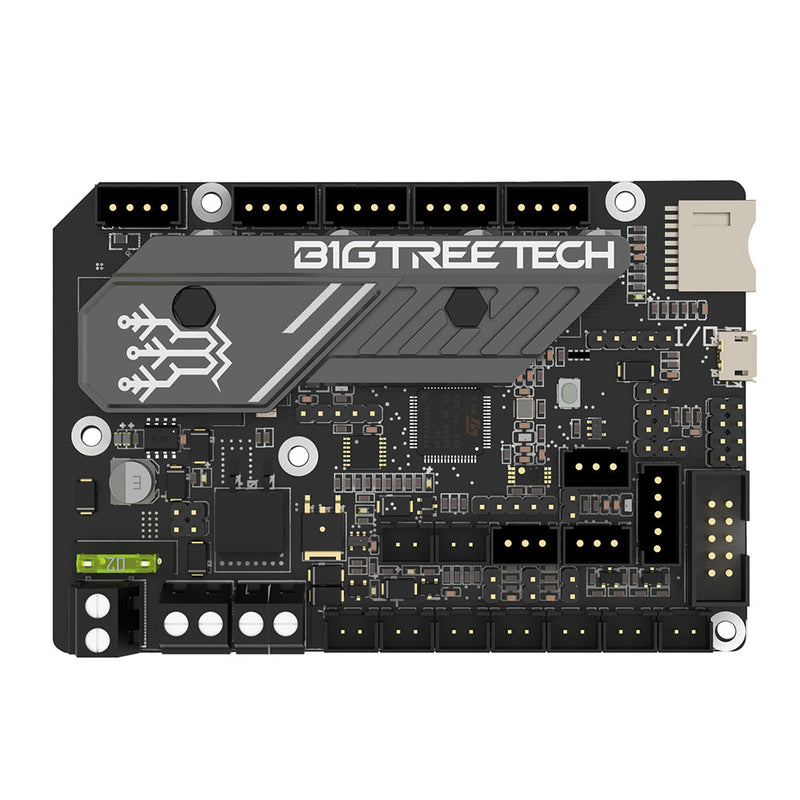

BigTreeTech SKR MINI E3 V3.0

BigTreeTech SKR MINI E3 V3.0 – Une impression silencieuse grâce au remplacement de la carte

La SKR MINI E3 V3.0 est une carte mère silencieuse 32 bits conçue comme remplacement direct de la carte 8 bits d’origine de nombreuses imprimantes Creality. Elle s’adresse aux utilisateurs d’Ender-3, d’Ender-5 et de CR-10S qui souhaitent se débarrasser des bruits gênants des moteurs pas à pas tout en bénéficiant de connecteurs pour des mises à niveau comme le BLTouch ou le CR-Touch. Le format et le brochage sont adaptés à la série, de sorte que la transformation ne nécessite aucune modification du boîtier.

En un coup d’œil – Vos avantages :

• Commande silencieuse des moteurs pas à pas : les pilotes silencieux avec commande UART réduisent sensiblement le bruit de fonctionnement – l’imprimante devient également supportable dans une pièce à vivre.
• Mise à niveau prête à l’emploi : conçue pour le câblage et le format de la série Creality, elle est présentée par le fabricant comme un remplacement direct sans difficulté de la carte d’origine.
• Prête pour le nivellement automatique du plateau : les ports dédiés au BLTouch ou au CR-Touch évitent les adaptateurs et la soudure.
• Prise d’origine sans capteur : les fins de course X et Y peuvent être supprimées avec une configuration correcte – moins de câbles dans le volume d’impression.
• Interfaces modernes : USB Micro B et microSD pour les mises à jour du micrologiciel et le lancement des impressions, ainsi que plusieurs sorties de ventilateur réglables.

Une compatibilité avec davantage d’imprimantes que la version précédente

Contrairement à la SKR MINI E3 V2.0, la V3.0 bénéficie d’une extension matérielle et, selon la fiche technique, n’est plus seulement compatible avec l’Ender 3, mais aussi avec l’Ender 5, l’Ender 5 Pro ainsi qu’avec les CR-10S/S4/S5.

Le matériel repensé en détail

La carte embarque le microcontrôleur actuel de la série G0, et le dissipateur thermique est plus grand que celui de la version précédente. La sortie SPI peut être réglée entre +3,3 V et +5 V, ce qui permet une connexion plus flexible des capteurs externes. La carte pèse 181 g.

Questions fréquentes (FAQ)

Puis-je continuer à utiliser mon écran Creality d’origine ?

Seul l’écran LCD12864 de l’Ender 3 convient. Selon le fabricant, les autres écrans d’origine des séries Ender et CR ne sont pas compatibles – en revanche, il est possible de connecter des écrans tactiles BTT-TFT de 2,4 ou 3,5 pouces.

Dois-je flasher le micrologiciel avant l’installation ?

BigTreeTech fournit le micrologiciel adapté à la V3.0 dans le dépôt GitHub officiel ; l’installation s’effectue via microSD ou USB.

La prise d’origine sans capteur fonctionne-t-elle automatiquement ?

Non. La fonction est prise en charge pour X et Y, mais nécessite une configuration correcte du micrologiciel.
