Accouplement d’axe BIQU 3D B1

Accouplement d’axe BIQU 3D B1 – Transmission précise de la force vers la vis Z

L’accouplement d’axe BIQU B1 est la pièce de rechange d’origine qui relie le moteur pas à pas à la vis filetée de l’imprimante. Il transmet le couple du moteur à la vis et constitue donc une pièce d’usure ou susceptible de tomber en panne, à vérifier en premier en cas de mouvement irrégulier de l’axe Z, de décalage des couches ou de vibrations. Il est destiné aux propriétaires d’une BIQU B1 qui souhaitent utiliser une pièce d’origine parfaitement adaptée plutôt qu’une copie.

En un coup d’œil – Vos avantages :

• Pièce d’origine : accouplement spécialement conçu pour la BIQU B1 – aucune mesure ni adaptation des perçages n’est nécessaire.
• Perçages de 5 × 8 mm : compatible avec l’arbre moteur de 5 mm et la vis filetée de 8 mm, la combinaison typique de la B1.
• Dimensions compactes : 25 mm de longueur pour 14 mm de diamètre extérieur – s’intègre sans problème d’espace dans le volume de construction existant.
• Transmission stable de la force : doit, selon le fabricant, empêcher les décalages et les vibrations entre le moteur et la vis, afin de maintenir une qualité d’impression constante.
• Remplacement rapide : montage simple au moyen des vis de serrage, sans modification du châssis.

Des dimensions adaptées à la B1

Avec une longueur de 25 mm, un diamètre extérieur de 14 mm et des perçages de 5 × 8 mm, cette pièce est conçue pour la géométrie d’entraînement de la BIQU B1. Le composant ne pèse que 4 g et ne sollicite donc pratiquement pas davantage l’axe Z.

Pourquoi l’accouplement est essentiel

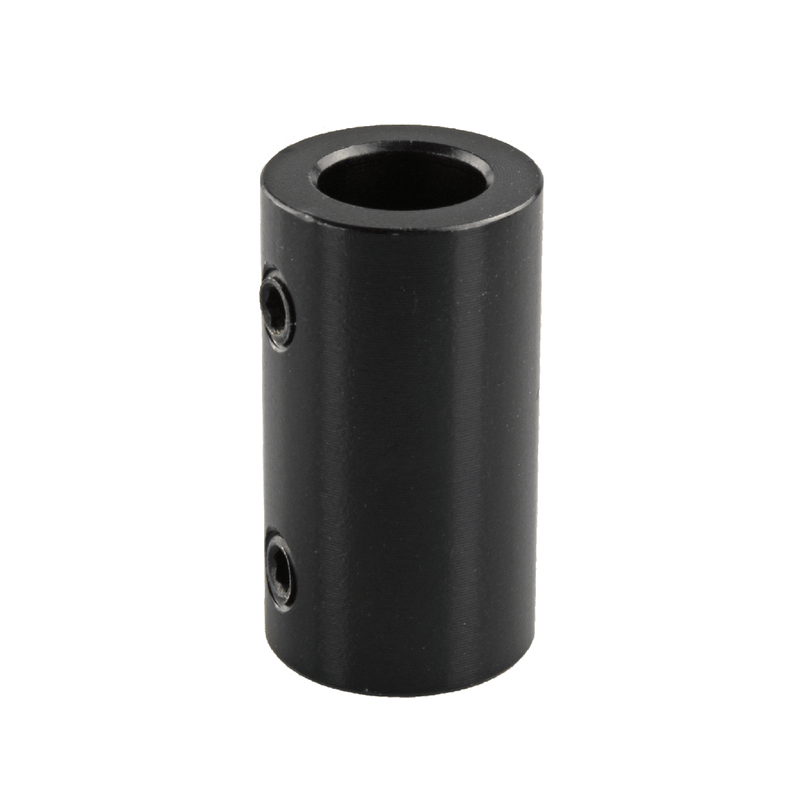

Il constitue le seul élément de liaison entre le moteur pas à pas et la vis filetée : s’il est desserré ou déformé, cela se traduit directement par un décalage des couches ou des vibrations lors de l’impression. La version noire correspond à la pièce d’origine installée.

Foire aux questions (FAQ)

L’accouplement convient-il également à d’autres imprimantes ?

Il est indiqué comme pièce d’origine pour la BIQU B1. Sur d’autres imprimantes, il ne convient que si elles sont également équipées d’un arbre moteur de 5 mm et d’une vis de 8 mm – vous devez le vérifier au préalable.

Ai-je besoin d’un outil spécial pour le remplacement ?

L’accouplement est fixé au moyen de vis de serrage ; une clé hexagonale adaptée suffit. Lors du montage, veillez à ce que l’arbre moteur et la vis soient aussi bien alignés que possible.

Est-il utile d’avoir un accouplement de rechange en réserve ?

Comme l’accouplement est constamment soumis à une charge et qu’une défaillance entraîne l’arrêt complet de l’axe Z, disposer d’une pièce de rechange dans son armoire constitue une précaution judicieuse pour les utilisateurs intensifs.
