Kit de câbles BIQU B1 pour mise à niveau BLTouch

Kit de câbles BIQU B1 pour mise à niveau BLTouch – Installation sans bricolage de câbles

Ce kit de câbles fournit le câblage adapté pour installer un capteur BLTouch sur le BIQU B1. Il comprend des câbles DuPont préassemblés et une barrette de broches, afin de raccorder les fils de signal et de servo à la carte sans effectuer soi-même de sertissage. Il s’adresse à tous ceux qui souhaitent ajouter la mise à niveau automatique du plateau à leur B1, plutôt que de composer eux-mêmes des câbles adaptateurs.

En un coup d’œil – Vos avantages :

• Adapté au B1 : Spécialement conçu pour la mise à niveau BLTouch du BIQU B1 – plus besoin de chercher les bons formats de connecteurs.
• 80 cm de longueur de câble : Une réserve suffisante pour acheminer proprement le câble de la tête d’impression à la carte mère en suivant le guide-câble.
• DuPont standard de 2,54 mm : Un pas courant, compatible avec les connecteurs à broches habituels de la carte.
• Fils à code couleur : Marron/rouge/orange pour le câble à 3 broches, noir/blanc pour le câble à 2 broches – facilite l’identification lors du branchement.
• Barrette de broches incluse : Le connecteur à 5 broches de 15 mm de longueur totale est fourni si le raccordement à la carte nécessite une barrette de broches.

Deux câbles séparés pour le servo et le signal

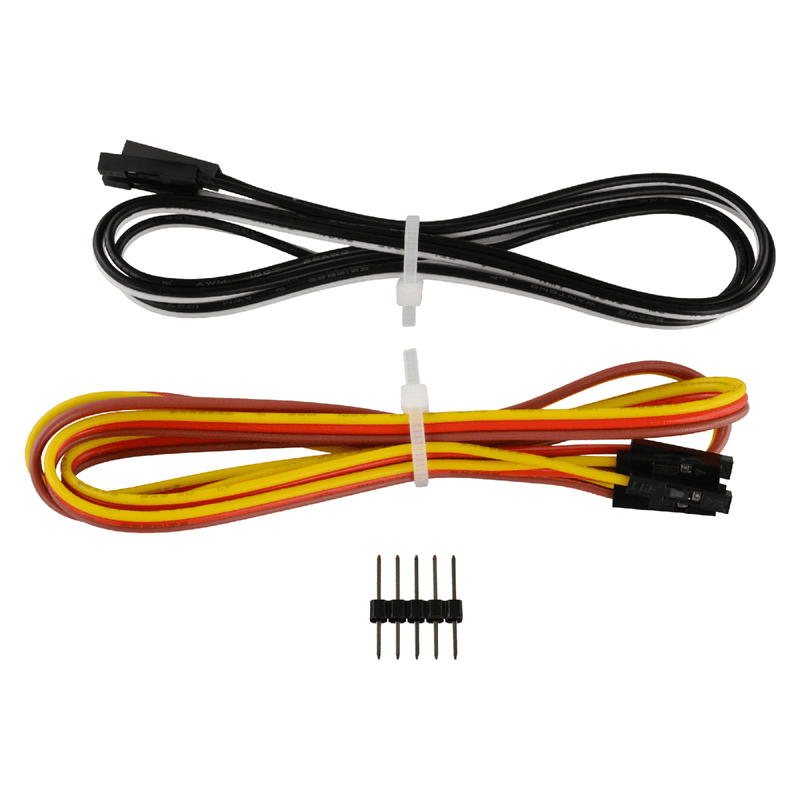

Le kit se compose d’un câble à 3 broches (connecteur femelle DuPont 3P vers 3 connecteurs femelles individuels) et d’un câble à 2 broches (connecteur femelle DuPont 2P vers 2 connecteurs femelles individuels). Grâce aux connecteurs séparés, les fils peuvent être répartis librement sur différentes broches de la carte mère.

Assez léger pour la tête d’impression mobile

Avec un poids total d’environ 4 g, le kit n’ajoute pratiquement aucune charge à l’axe. La longueur de 80 cm couvre la distance entre le hotend et le compartiment électronique sans nécessiter de rallonge.

Foire aux questions (FAQ)

Le capteur BLTouch est-il inclus ?

Non. Le kit comprend uniquement les deux câbles et la barrette de broches à 5 broches. Le capteur BLTouch lui-même ainsi qu’un éventuel support nécessaire doivent être achetés séparément.

Le kit convient-il également à d’autres imprimantes ?

Le fabricant indique une compatibilité avec le BIQU B1. Sur d’autres imprimantes, le câblage peut différer : vous devez donc vérifier au préalable le brochage de votre carte mère.

Dois-je souder ou sertir pour l’installation ?

Les câbles sont déjà équipés de connecteurs femelles DuPont et se branchent directement. La soudure n’est nécessaire que si votre carte ne dispose pas de barrette de broches à l’emplacement du raccordement ; la barrette à 5 broches est fournie à cet effet.
