BIQU BTT TMC2209 V1.3

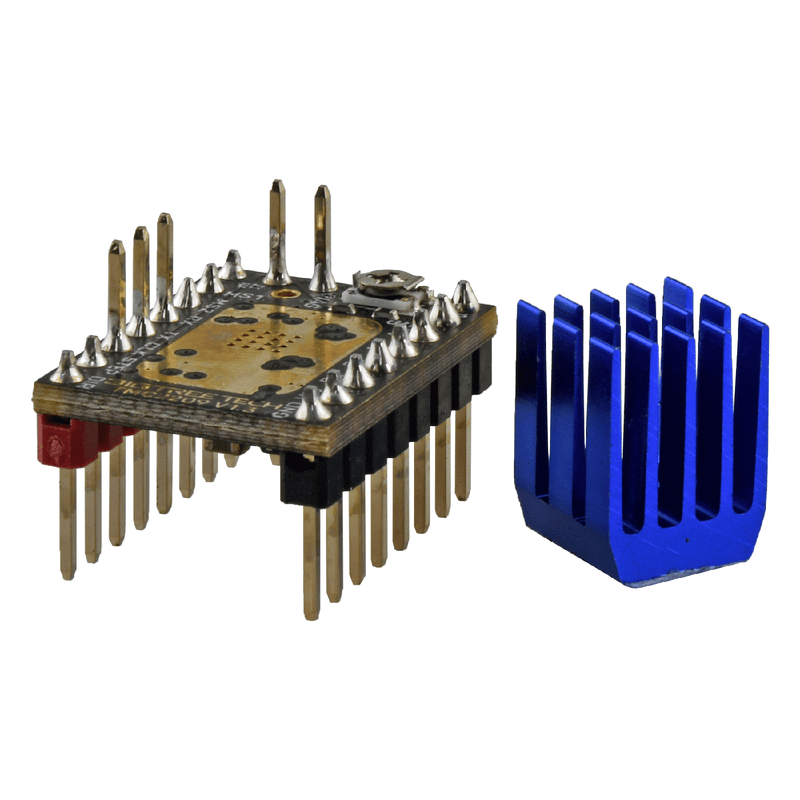

BIQU BTT TMC2209 V1.3 – Pilote de moteur pas à pas silencieux à installer en remplacement

Le TMC2209 V1.3 est un pilote de moteur pas à pas destiné aux imprimantes 3D, aux machines CNC et à d’autres systèmes de contrôle de mouvement. Il traite les signaux STEP/DIR classiques et peut également être configuré via UART. Il s’adresse ainsi à tous ceux qui souhaitent réduire les bruits d’axes de leur imprimante tout en gagnant davantage de contrôle sur la commande des moteurs.

En un coup d’œil – Vos avantages :

• Fonctionnement silencieux : StealthChop2 réduit sensiblement le bruit des moteurs, ce qui est particulièrement intéressant lorsque l’imprimante se trouve dans une pièce de vie ou un bureau.
• Configuration UART : le courant, le microstepping et les fonctions de diagnostic se règlent par logiciel, sans avoir à manipuler de cavaliers ni de potentiomètre.
• Prise d’origine sans capteur : StallGuard4 permet d’effectuer la prise d’origine sans interrupteurs de fin de course mécaniques et réduit le câblage.
• Format compatible broche à broche : le remplacement d’anciens pilotes s’effectue sans modification de la carte ni du faisceau de câbles.
• Large plage de tension : selon la fiche technique, utilisable d’environ 4,75 V à 29 V, il convient aux configurations 12 V comme 24 V.

Courant et silence de fonctionnement

Le fabricant indique un courant moteur RMS allant jusqu’à 2,0 A, avec un courant de crête allant jusqu’à 2,8 A. Le poids du module est de 50 g.

Microstepping jusqu’à 256

Grâce à SpreadCycle et à l’interpolation MicroPlyer, jusqu’à 256 micro-pas sont atteints selon le fabricant, ce qui réduit les vibrations et rend le mouvement plus fluide.

Foire aux questions (FAQ)

Le pilote est-il compatible avec ma carte mère actuelle ?

Le format est compatible broche à broche avec les générations précédentes de pilotes ; une mise à niveau est donc prévue sans modifications importantes du câblage ni de la carte. Vérifiez néanmoins le support de votre carte avant l’achat.

Ai-je absolument besoin de l’UART ?

Non. Le pilote fonctionne également avec les signaux STEP/DIR classiques. L’UART est uniquement nécessaire si vous souhaitez utiliser la configuration, le diagnostic ou la prise d’origine sans capteur par logiciel.

La prise d’origine sans capteur est-elle possible avec toutes les cartes ?

StallGuard4 nécessite une connexion UART et la prise en charge par un micrologiciel compatible. Sans ces conditions, la prise d’origine s’effectue avec des interrupteurs de fin de course.
