Support ALU Bondtech BMG

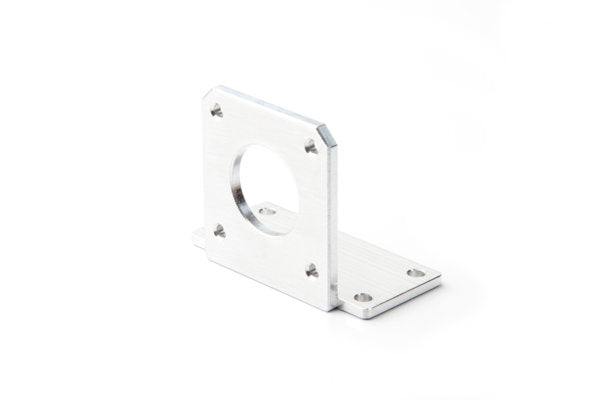

Bondtech BMG ALU-Mount – Support stable pour l’extrudeur BMG

L’ALU-Mount est un support en aluminium usiné CNC pour l’extrudeur Bondtech BMG. Il se fixe entre le moteur et le boîtier arrière de l’extrudeur et assure un maintien sûr et sans jeu – idéal pour ceux qui souhaitent fixer proprement leur BMG sur leur imprimante ou sur une construction personnalisée.

En un coup d’œil – Vos avantages :

• Aluminium de 3 mm : La pièce massive usinée dans la masse maintient l’extrudeur en place, même en cas de vibrations, au lieu de se déformer comme une tôle fine.
• Fabrication CNC : Des tolérances serrées garantissent un ajustement précis du serrage entre le moteur et le boîtier, sans retouche.
• Orientable par pas de 90° : Vous choisissez vous-même la position de montage de l’extrudeur – pratique lorsque l’espace est limité.
• Entraxes définis : Les perçages de la bride inférieure sont prédéfinis, ce qui vous permet de planifier à l’avance la fixation.

Montage par serrage plutôt qu’un adaptateur supplémentaire

Le support se fixe directement entre le moteur pas à pas et le boîtier de l’extrudeur et ne nécessite donc pas de plaque d’adaptation séparée. Avant l’assemblage, vous définissez l’orientation par pas de 90°.

Dimensions de la bride de fixation

Les trous de montage de la bride inférieure ont un diamètre de 4,2 mm ; l’entraxe est de 18,0 mm à la verticale et de 50,0 mm à l’horizontale. Vous pouvez ainsi vérifier à l’avance si le support est compatible avec votre châssis ou votre support.

Foire aux questions (FAQ)

L’extrudeur est-il inclus dans la livraison ?

Non. L’ALU-Mount est un support pour l’extrudeur BMG ; l’extrudeur lui-même doit être disponible séparément.

Puis-je également monter l’extrudeur à l’horizontale ou à l’envers ?

Oui. Le support peut être tourné par pas de 90°, ce qui vous permet d’adapter la position de montage à votre configuration.

Le support est-il compatible avec mon imprimante ?

Cela dépend de l’entraxe de votre châssis. Comparez les perçages de 4,2 mm de diamètre, espacés de 18,0 mm à la verticale et de 50,0 mm à l’horizontale, avec vos points de fixation.

Dois-je repercer ou effectuer des modifications ?

Le support est usiné CNC et conçu pour respecter des tolérances précises. La nécessité d’adapter votre support dépend de votre configuration individuelle.
