Embout HeatLink Bondtech

Bondtech HeatLink Ferrule – Raccorder une cartouche chauffante sans soudure

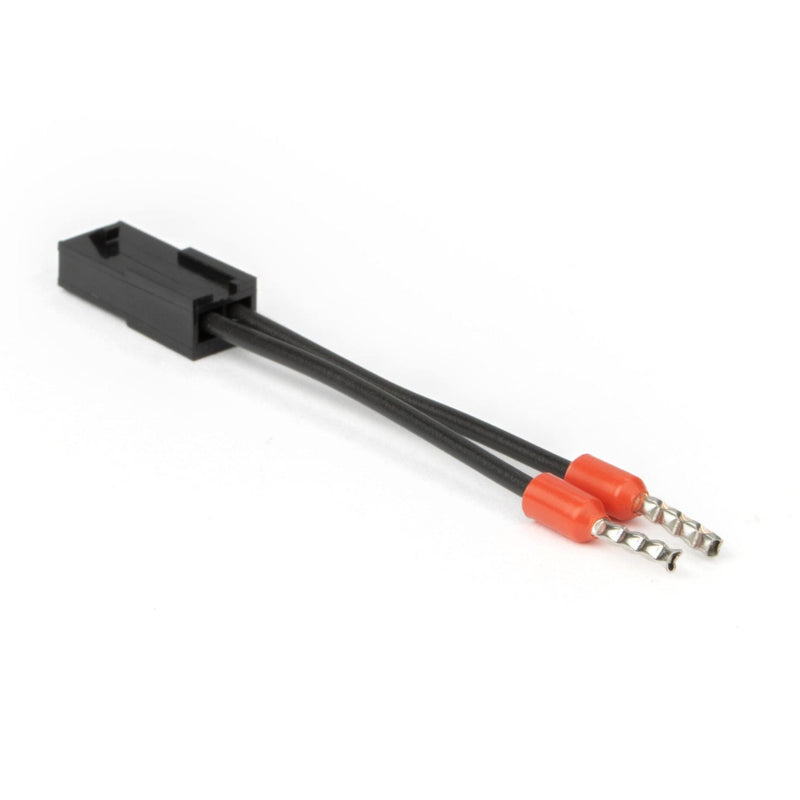

Le HeatLink Ferrule est un câble d’interface court de 50 mm, doté d’un connecteur Molex Micro-Fit 3.0 d’un côté et d’un raccord Ferrule de l’autre. Il relie les cartouches chauffantes et les thermistances Bondtech à l’électronique existante de l’imprimante, sans avoir à souder ni à sertir les câbles. Il est destiné à tous ceux qui ne souhaitent pas modifier le câblage d’origine lors de la transformation du hotend.

En un coup d’œil – Vos avantages :

• Aucune soudure : une connexion enfichable au lieu d’un fer à souder : la transformation est réalisable même sans expérience en électronique et peut être annulée à tout moment.
• Raccord Ferrule : compatible avec les borniers équipés d’une entrée pour embouts de câble, comme ceux utilisés sur de nombreuses cartes Prusa et Creality pour la cartouche chauffante.
• Longueur de 50 mm : le câble disparaît entièrement dans le boîtier électronique, sans rien qui pende librement.
• Molex Micro-Fit 3.0 : interface standardisée du système HeatLink : les chauffages et les thermistances peuvent être remplacés ultérieurement sans refaire le câblage.
• Poids de 5 g : simple élément de raccordement placé dans le boîtier, sans influence sur la masse mobile de la tête d’impression.

Une liste de modèles vérifiés, sans tâtonnement

Pour le raccordement de cartouches chauffantes de 50 W, Bondtech cite notamment les Prusa i3 MK2/MK2.5/MK3 (y compris les versions s/+), les Creality CR-10 et ses variantes s, la CR-20 Pro, la CR-5 Pro, la CR-X ainsi que les Ender-3, Ender-3 Pro et Ender-3 V2 ; au total, le fabricant indique qu’au moins 25 modèles Creality et Prusa sont couverts.

Système HeatLink modulaire

HeatLink sépare le chauffage ou la thermistance du raccord spécifique à l’imprimante : le câble d’interface de 50 mm assure l’adaptation à l’imprimante concernée, tandis que le composant lui-même se raccorde via Molex Micro-Fit 3.0.

Foire aux questions (FAQ)

Une cartouche chauffante ou une thermistance sont-elles incluses dans la livraison ?

Non. Seul le câble d’interface est fourni dans le sachet. La cartouche chauffante ou la thermistance de la gamme HeatLink doivent être achetées séparément.

Puis-je également utiliser le câble avec une thermistance de 300 °C ?

La gamme HeatLink prévoit des câbles d’interface pour thermistances ; toutefois, pour la variante Ferrule, la liste du fabricant ne mentionne actuellement aucun modèle d’imprimante pour thermistances de 300 °C. Elle est indiquée pour les cartouches chauffantes de 50 W.

Ai-je besoin d’outils spéciaux pour l’installation ?

Non. Le côté Ferrule s’insère ou se visse dans la borne de la carte mère, tandis que le côté Molex s’enclenche simplement. Il n’est pas nécessaire de souder ni de sertir.
