Câble moteur Bondtech JST-XH4 gainé
Experten-Check Ehrliche Einschätzung aus unserem Team
- Die 700 mm zielen auf Aufbauten, bei denen Mainboard und Extrudermotor weit auseinanderliegen – für kurze Wege am Druckkopf ist das Kabel eher überdimensioniert.
- Vor dem Kauf die Pinbelegung des eigenen Boards prüfen: ab Werk ist auf den 40-mm-Nema17-Getriebemotor von Bondtech verdrahtet (1-1, 2-4, 3-3, 4-6).
- Wer beidseitig 4-Pin benötigt, greift daneben – motorseitig sitzt ein 6-poliger JST-XH.
Persönliche Beratung von echten Machern aus Tuttlingen.
EAN 7350011410316

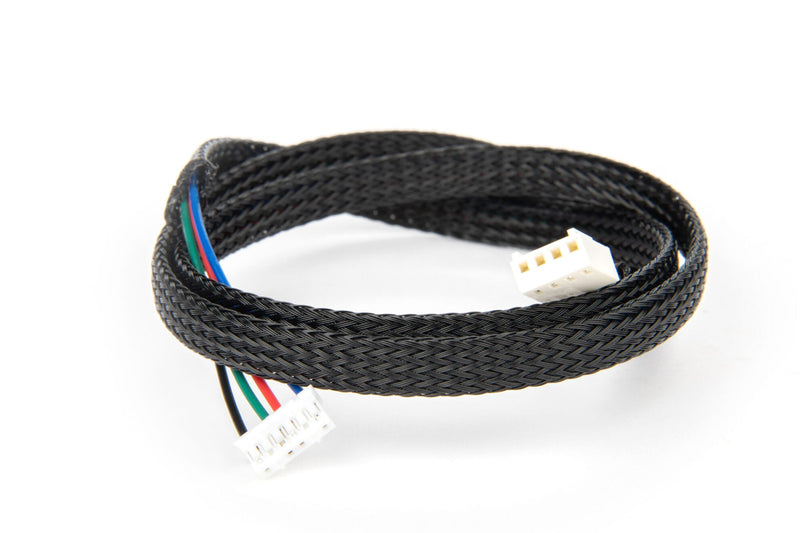

Câble moteur Bondtech JST-XH4 gainé – un câblage moteur propre sur 700 mm
Le Bondtech Motor Cable est un câble de raccordement gainé qui relie le moteur pas à pas de l’extrudeur au contrôleur. Avec ses 700 mm, il permet de couvrir des distances plus importantes entre la carte mère et le moteur. Il est précâblé en usine pour le moteur réducté Nema17 de Bondtech d’une longueur de 40 mm, et convient aux modifications, aux mises à niveau d’extrudeur ainsi qu’au remplacement de câbles moteur endommagés.
En un coup d’œil – Vos avantages :
- Longueur de 700 mm : suffisamment de marge pour installer proprement le câble dans le châssis, sans le tendre.
- JST-XH4 vers JST-XH6 : combinaison de connecteurs adaptée au contrôleur (4 broches) et au moteur (6 broches), sans bricolage avec un adaptateur.
- Gaine textile (sleeve) : maintient les fils regroupés et les protège des arêtes ainsi que dans les chaînes porte-câbles.
- Pré-câblé en usine : le brochage fixe évite de sertir les fils individuellement.
- Seulement 5 g : ajoute très peu de poids aux axes mobiles.
Détail du brochage des connecteurs
Le brochage du contrôleur vers le moteur est le suivant : BROCHE 1 → BROCHE 1, BROCHE 2 → BROCHE 4, BROCHE 3 → BROCHE 3 et BROCHE 4 → BROCHE 6. Bondtech précise que ce câblage doit correspondre au schéma électrique de votre application.
Pour quel moteur est-il conçu ?
En usine, le câble est câblé pour le moteur réducté Nema17 de Bondtech d’une longueur de 40 mm. Avec d’autres moteurs, son utilisation directe dépend du brochage.
Questions fréquentes (FAQ)
Le câble convient-il à tous les moteurs pas à pas ?
Non. Il est précâblé pour le moteur réducté Nema17 de Bondtech de 40 mm. Avec d’autres moteurs ou cartes, vous devez d’abord vérifier le brochage à l’aide du schéma électrique de votre montage.
Quels connecteurs se trouvent aux extrémités ?
Un JST-XH à 4 broches côté contrôleur et un JST-XH à 6 broches côté moteur. Les deux extrémités sont donc différentes : il ne s’agit pas d’un simple câble 4 broches vers 4 broches.
Quelle est la longueur du câble ?
700 mm. Cette longueur permet également d’atteindre une carte mère installée à distance, sans tendre le câble.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 5 g |
|---|
