Câble moteur Bondtech JST-XH6 – PC2510

Câble moteur Bondtech JST-XH6 – PC2510 – Raccordement du moteur sans soudure

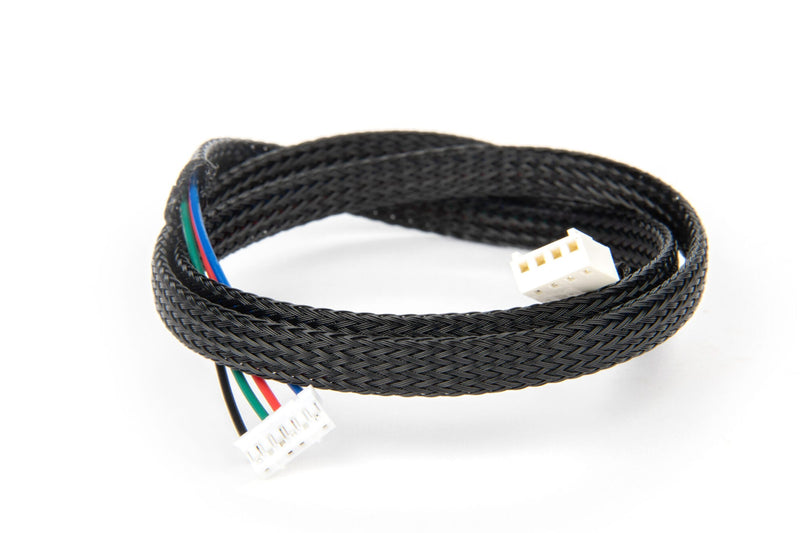

Câble moteur préassemblé avec connecteur PC2510 (4 broches) côté contrôleur et connecteur JST-XH6 (6 broches) côté moteur. Il est destiné à tous ceux qui souhaitent raccorder un moteur pas à pas équipé d’une connexion JST-XH6 à une carte dotée d’une prise PC2510, sans devoir sertir eux-mêmes les contacts ni fabriquer d’adaptateur.

En un coup d’œil – Vos avantages :

• Combinaison de connecteurs : PC2510 à 4 broches vers JST-XH6 à 6 broches – relie directement deux standards de connexion, sans adaptateur intermédiaire.
• Longueur de 70 cm : suffisamment de marge pour relier la carte située au fond du boîtier au moteur de l’extrudeur sur la tête d’impression et placer proprement le câble dans la chaîne porte-câbles.
• Brochage défini : l’affectation 1→1, 2→4, 3→3, 4→6 est documentée, ce qui permet de vérifier avant le branchement qu’elle convient à votre configuration.
• Préréglé en usine : Bondtech indique que le câble est câblé par défaut pour le moteur Nema17 à réducteur de 40 mm.
• Léger, avec seulement 17 g : il sollicite à peine les axes mobiles et les chaînes porte-câbles.

70 cm de longueur pour une installation flexible

Avec ses 70 cm, le câble suffit dans la plupart des configurations pour relier la carte mère à l’extrudeur monté sur le portique. Le câble peut ainsi être acheminé le long des chemins de câbles existants, plutôt que d’être tendu sur un trajet trop court.

Vérifier le brochage avant l’installation

Le brochage suit le schéma PIN 1→1, 2→4, 3→3, 4→6 entre le côté contrôleur et le côté moteur. Si votre moteur ou votre carte utilise une autre affectation, celle-ci doit être adaptée – un câble moteur mal branché peut endommager les pilotes.

Foire aux questions (FAQ)

Le câble convient-il à tous les moteurs Nema17 ?

Non. Il est câblé en usine pour le moteur Nema17 à réducteur Bondtech de 40 mm de long. Un connecteur JST-XH6 est requis côté moteur, et le brochage doit correspondre à celui du moteur concerné – vérifiez-le à l’aide du schéma avant le branchement.

Pourquoi le côté moteur comporte-t-il six broches alors que le côté contrôleur n’en a que quatre ?

Le connecteur JST-XH6 possède six broches, mais seules quatre sont utilisées : les broches PIN 1, 4, 3 et 6 côté moteur correspondent aux broches 1 à 4 côté contrôleur. Deux positions du connecteur à six broches restent inutilisées.

Puis-je raccourcir ou rallonger le câble ?

Le câble est livré préassemblé en longueur de 70 cm. Toute modification de la longueur nécessite de sertir à nouveau les contacts – si vous souhaitez éviter cette opération, prévoyez les 70 cm dans le cheminement des câbles.
