Extrudeur Bondtech QR-M

Extrudeur Bondtech QR-M – double entraînement pour hotends Mosquito

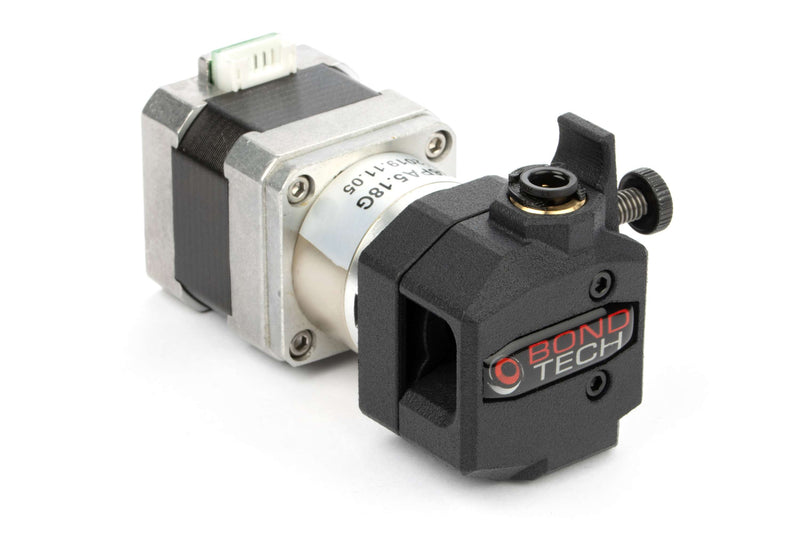

Le QR-M est un extrudeur à double entraînement prêt à monter, équipé d’un moteur pas à pas Nema17 et d’un réducteur planétaire 5:1, conçu pour les hotends de la gamme Mosquito. Il s’adresse aux utilisateurs qui effectuent de nombreuses rétractions, impriment avec des filaments techniques ou utilisent de grands diamètres de buse, tout en ayant besoin d’une avance du filament fiable et régulière, sans glissement. Selon Bondtech, son couple et sa résolution sont du même niveau que ceux du QR.

En un coup d’œil – Vos avantages :

• Entraînement à double prise : Deux roues d’entraînement trempées et usinées CNC saisissent le filament des deux côtés, ce qui réduit le meulage et le glissement, même après des milliers de rétractions.
• Grande variété de matériaux : Le chemin du filament est entièrement guidé, ce qui permet de faire avancer de manière fiable aussi bien le TPU/TPE souple que les matériaux cassants renforcés de carbone.
• Levier à dégagement rapide : Relâchez la tension, retirez le filament, insérez-en un nouveau : le changement de matériau s’effectue sans outil.
• Tension réglable : La vis moletée permet d’ajuster la pression d’appui en fonction du matériau, plutôt que de devoir se contenter d’un réglage d’usine.
• Livré prêt à brancher : Chaque unité est assemblée et testée, avec un câble de 700 mm équipé de connecteurs rapides (JST-PH6 vers PC2510).

Réducteur planétaire 5:1 pour petites et grandes buses

La réduction de 5:1, associée aux roues d’entraînement en acier trempé, est conçue pour couvrir aussi bien les impressions détaillées avec de petites buses que les impressions à haut débit avec de grandes buses. Le fabricant présente la force de poussée et la vitesse de rétraction qui en résultent comme étant à la pointe du secteur.

Boîtier en nylon SLS et quatre variantes

Les pièces du boîtier sont fabriquées professionnellement en nylon par procédé SLS et respectent des tolérances serrées par rapport aux roues d’entraînement. Le QR-M est disponible en quatre versions : standard (droite) et inversée (gauche), chacune pour filament de 1,75 mm ou de 2,85/3,00 mm.

Foire aux questions (FAQ)

Un support est-il inclus dans la livraison ?

Non, le QR-M est livré sans support de montage. Vous pouvez acheter séparément un support adapté ou imprimer vous-même le fichier STL fourni par Bondtech. Les vis et les inserts filetés sont alors nécessaires en supplément.

Quels hotends sont compatibles avec le QR-M ?

L’extrudeur est conçu pour les hotends Mosquito, Mosquito Magnum, Mosquito Liquid et Mosquito Magnum+.

Quels réglages dois-je effectuer après l’installation ?

Bondtech recommande un courant moteur de 1,2 A. Les valeurs des pas de l’extrudeur sont de 476,5 steps/mm pour la version 1,75 mm et de 492,45 steps/mm pour la version 2,85 mm.

Dans quelle direction l’extrudeur entraîne-t-il le filament ?

Le QR-M entraîne le matériau dans les deux directions avec la même force, ce qui permet de l’intégrer facilement à des configurations existantes.
