Module à 4 axes Carvera Air

Module 4 axes Carvera Air – Précision pour des projets 3D complexes

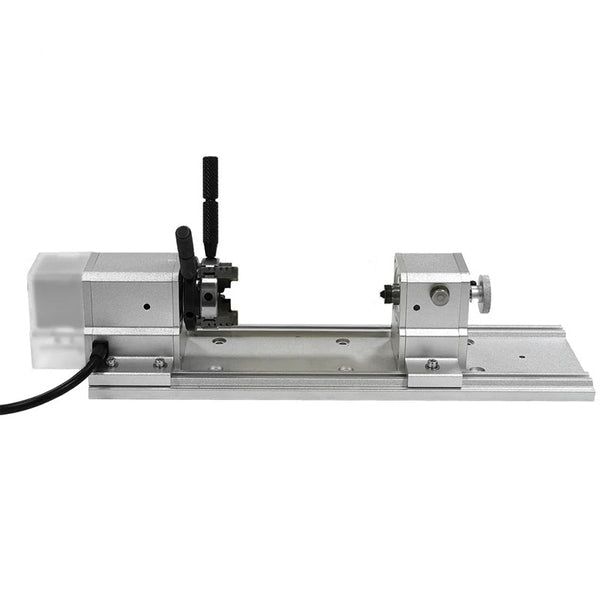

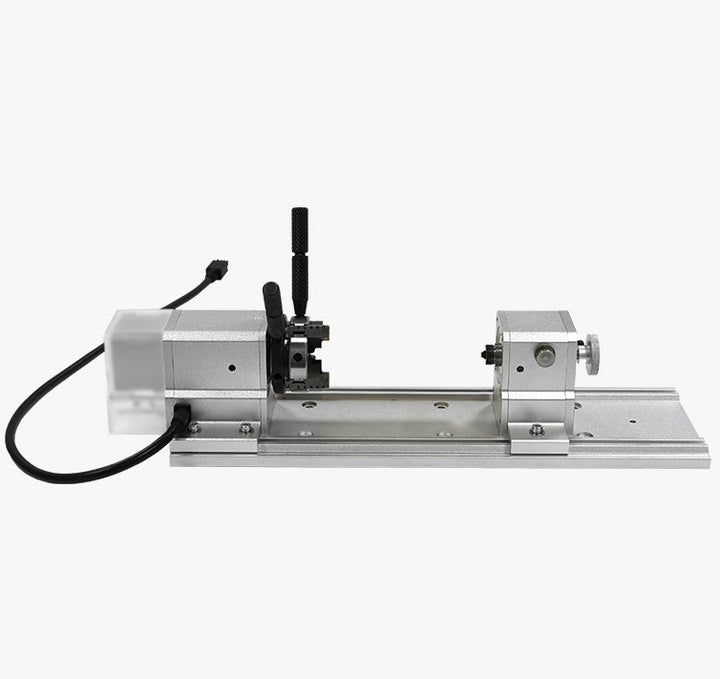

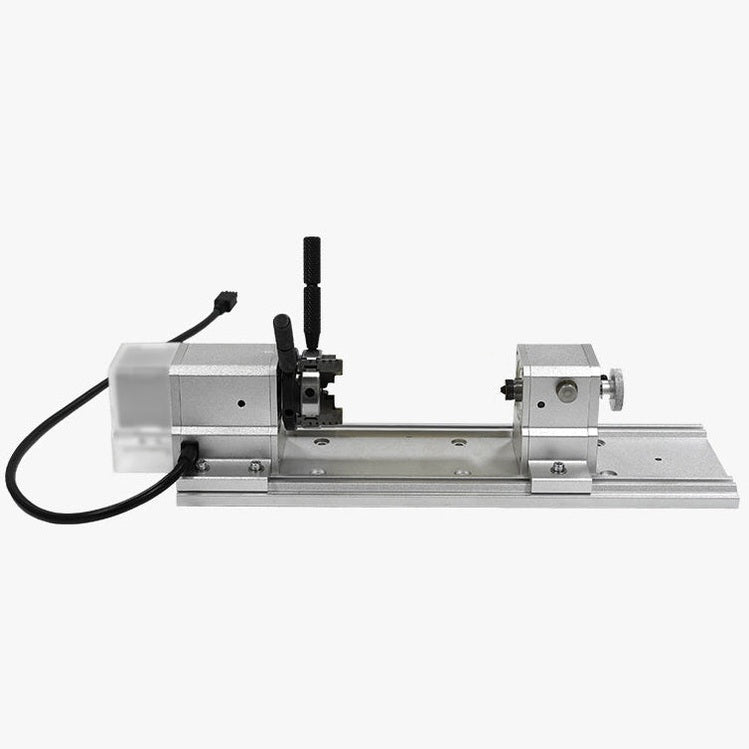

Étendez les capacités de votre machine CNC Carvera Air avec le puissant module 4 axes (4th Axis Module). Propulsé par un système Harmonic Drive, cet add-on permet une véritable usinage simultané à 4 axes. Créez facilement des formes 3D complexes, des pièces à double face et des objets cylindriques de qualité professionnelle.

Pourquoi le module 4 axes révolutionne votre fabrication CNC

Précision maximale grâce au Harmonic Drive

Le module 4 axes Carvera Air combine un système Harmonic Drive avec un moteur pas à pas NEMA17. Cela garantit un jeu minimal (Backlash) et une précision de rotation exceptionnelle de 0,01 degré. Avec une vitesse de rotation maximale de 2400 degrés par minute, vous travaillez non seulement avec une extrême précision, mais aussi efficacement.

Grande surface de travail dans un design compact

Malgré sa conception compacte, le module offre une grande surface de travail pour vos pièces. Il est possible de fixer et d'usiner des objets d'un diamètre allant jusqu'à 9,2 cm et d'une longueur de 24 cm. Cela rend le module idéal pour les travaux de fraisage détaillés et la fabrication de modèles cylindriques.

Intégration transparente dans votre flux de travail

Le module a été spécialement conçu pour la plateforme Carvera Air et s'intègre parfaitement au système. Il prend en charge des fonctions avancées telles que le changement automatique d'outil (Auto Tool Changing), l'auto-probing et les systèmes de coordonnées basés sur des ancrages. La configuration des tâches à 4 axes est aussi simple que pour les tâches traditionnelles à 3 axes grâce à la compatibilité avec des logiciels comme MakeraCAM, Fusion 360 et VCarve.

Usinage polyvalent des matériaux

Transformez votre flux de travail CNC en un système complet de fabrication 3D. Le module 4e axe est compatible avec une grande variété de matériaux, notamment le bois, le plastique et les métaux non ferreux. Réalisez ainsi des designs exigeants et des modèles 3D détaillés avec une qualité optimale.

Points forts techniques

• Usinage simultané réel sur 4 axes pour des géométries complexes.

• Haute précision avec une précision de rotation de 0,01 degré.

• Système Harmonic Drive pour un jeu minimal lors de l’usinage.

• Compatible avec les logiciels leaders tels que MakeraCAM, Fusion 360 et VCarve.

• Comprend un adaptateur et des outils d’installation pour une mise en place simple.

Spécifications techniques

Questions fréquemment posées (FAQ)

L’installation est-elle compliquée ?

Non, l’installation est très conviviale. Le module est livré avec l’adaptateur approprié et les outils d’installation. La configuration dans le logiciel est aussi simple que pour les travaux standard à 3 axes.

Quels matériaux peuvent être usinés ?

Vous pouvez facilement usiner le bois, les plastiques ainsi que les métaux non ferreux.

Le module prend-il en charge le changement automatique d’outil du Carvera Air ?

Oui, le module 4e axe est entièrement intégré au système Carvera Air et prend en charge le changement automatique d’outil ainsi que la mesure automatique (Auto-Probing).
