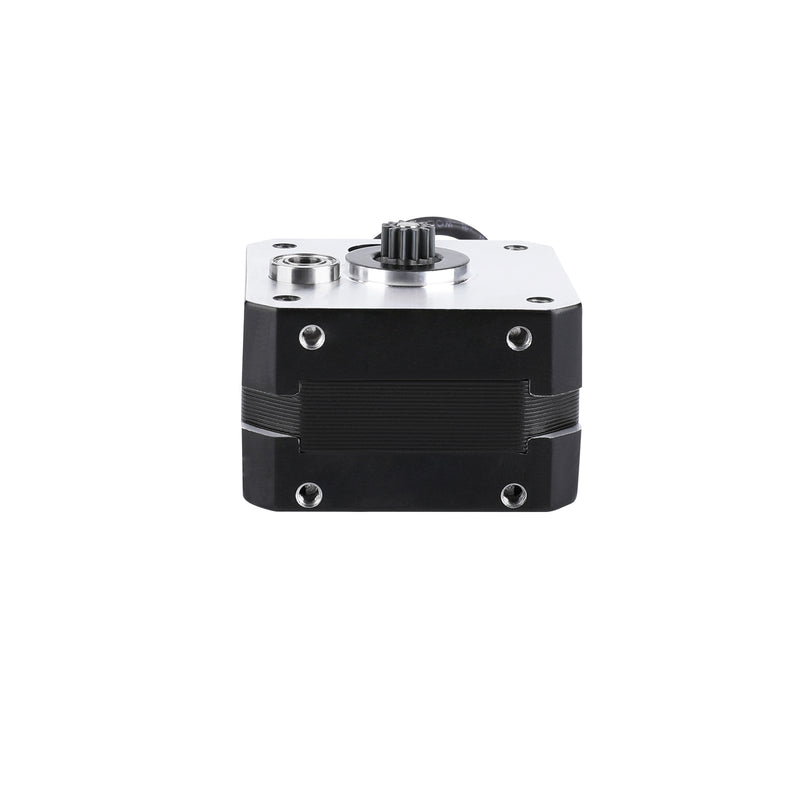

Moteur pas à pas Creality 3D 42-26

Creality 3D 42-26 moteur pas à pas – moteur de remplacement pour Ender S1

Le Creality 3D 42-26 est un moteur pas à pas compact au format NEMA-17 (42 × 42 × 26 mm) destiné aux imprimantes Creality de la série Ender-3 S1 et à l’Ender-5 S1. Il remplace un moteur d’axe ou d’extrudeur défectueux ou usé, sans nécessiter de modifier les supports ni le câblage.

En un coup d’œil – Vos avantages :

• Montage parfaitement adapté : format NEMA-17 standard avec une profondeur de 26 mm – s’adapte aux supports de moteur existants des Ender-3 S1 et Ender-5 S1, sans modification.
• Angle de pas de 1,8° : 200 pas complets par tour correspondent à la configuration d’usine, de sorte que les valeurs Steps/mm existantes peuvent rester inchangées dans le profil du micrologiciel.
• 0,84 A par phase : compatible avec le courant des pilotes des cartes mères Creality – aucun réglage supplémentaire de la VREF lors d’un remplacement à l’identique.
• 12 V et 24 V : utilisable dans les systèmes Creality anciens comme récents, le fabricant l’ayant homologué pour ces deux niveaux de tension.
• Poids réduit : avec ses 161 g, il maintient la masse en mouvement à un niveau faible, ce qui est important lorsqu’il est utilisé comme moteur d’extrusion directe ou moteur d’axe.

Format NEMA-17 compact avec une profondeur de 26 mm

Le format court de 42 × 42 × 26 mm permet d’économiser de l’espace et du poids par rapport aux moteurs NEMA-17 plus longs. Il convient donc aux positions où le moteur est déplacé avec l’ensemble.

Conçu pour les longues impressions

Avec 0,84 A par phase, le moteur fonctionne dans la plage de courant habituelle des pilotes Creality. Le fabricant indique qu’il maintient ainsi une extrusion régulière, même lors de longues impressions.

Foire aux questions (FAQ)

Le moteur convient-il également à d’autres imprimantes que les Ender-3 S1 et Ender-5 S1 ?

Il est indiqué comme compatible avec la série Ender-3 S1 et l’Ender-5 S1. Sur le plan mécanique, il s’agit d’un moteur NEMA-17 standard d’une profondeur de 26 mm ; pour les autres imprimantes, vous devez auparavant comparer la profondeur, la forme de l’arbre et le brochage du connecteur avec ceux de votre moteur existant.

Dois-je modifier le micrologiciel après le remplacement ?

Non, s’il s’agit du remplacement d’un moteur identique : l’angle de pas de 1,8° correspond à 200 pas par tour et donc aux spécifications d’usine. Si vous utilisez le moteur à un autre emplacement ou avec une autre démultiplication, les valeurs Steps/mm doivent être ajustées en conséquence.

Le moteur fonctionne-t-il sur des cartes 12 V et 24 V ?

Oui, il est indiqué pour les systèmes Creality de 12 V et 24 V. Le point déterminant est le courant du pilote configuré, qui doit être adapté aux 0,84 A par phase.
