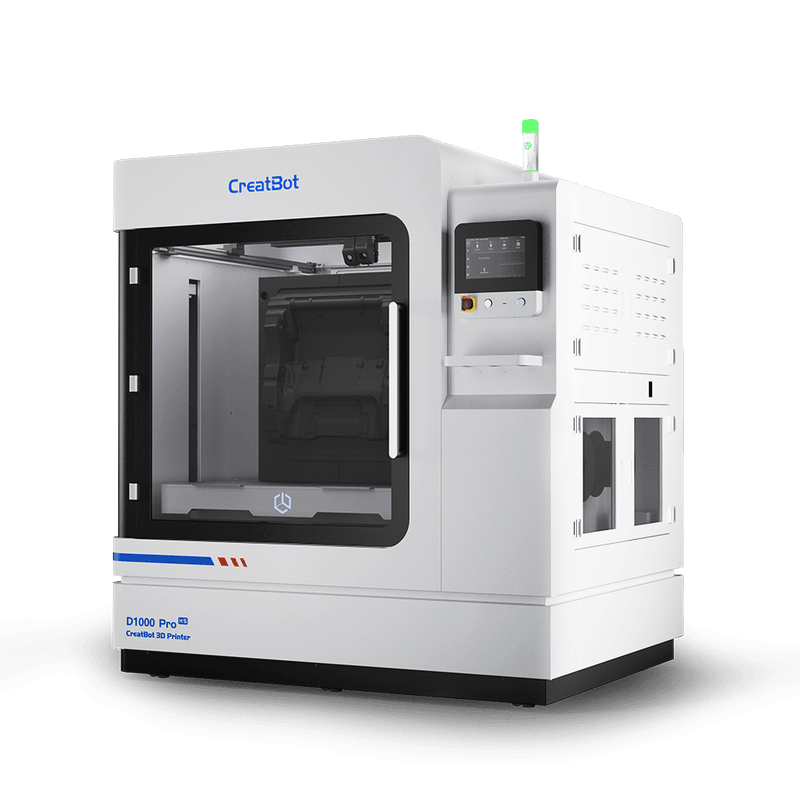

CreatBot D1000 Pro HS

Imprimante 3D industrielle grand format pour production haute vitesse et pièces d’ingénierie

Le CreatBot D1000 Pro HS établit de nouvelles normes dans la fabrication additive à l’échelle industrielle. Avec un volume de construction massif de plus d’un mètre cube, une chambre chauffée activement jusqu’à 80 °C et la nouvelle configuration haute vitesse (HS), cette plateforme de fabrication a été conçue pour un fonctionnement ininterrompu 24/7 sans compromis. Que ce soit pour des prototypes fonctionnels haute résistance, des moules de précision ou des pièces de série prêtes à l’emploi – la combinaison d’une température de buse allant jusqu’à 420 °C et d’un débit d’extrusion maximal de 90 mm³/s permet un traitement rapide et sans déformation de matériaux composites avancés (comme l’UltraPA-CF) directement en production.

En un coup d’œil : Les points forts du CreatBot D1000 Pro HS

• Volume de construction gigantesque : Volume d’impression réel de $1050 \times 1050 \times 1050\text{ mm}$ pour des objets grand format d’une seule pièce sans assemblage ultérieur.

• Performance maximale à grande vitesse : Vitesses d’impression jusqu’à 300 mm/s grâce à une unité d’extrusion optimisée en poids et une zone de fusion à haut débit avec un débit jusqu’à 90 mm³/s.

• Gestion thermique avancée : Chambre de construction chauffée activement jusqu’à 80 °C avec double isolation ainsi qu’une chambre de séchage intégrée pour filament (0–70 °C) contre l’hydrophobie.

• Calibration IA entièrement automatique : Capteurs à courant de Foucault avec une précision de $0,001\text{ mm}$ pour le plateau d'impression ainsi que des caméras HD macro pour le décalage XYZ des buses entièrement automatique.

• Système à obturateur à double buse : Buses relevables automatiquement avec fermeture mécanique empêchant le suintement de matériau et la contamination croisée lors de l'impression multimatière.

• Sécurité des processus industriels : Construction monocoque en acier lourd (675 kg), porte de sécurité fermée (verrouillage Safety Door) et mode de secours en cas de fin de filament.

Scalabilité illimitée avec des matériaux extrêmement résistants

Les impressions grand format en matériaux standards comme le PLA atteignent rapidement leurs limites mécaniques en milieu industriel, tandis que l’ABS a tendance à se déformer fortement à ces dimensions. Le D1000 Pro HS résout ce problème grâce à ses hotends pouvant atteindre 420 °C combinés à une chambre chauffée activement à 80 °C.

Cela élimine efficacement la contrainte thermique dans la pièce et garantit une excellente fusion des couches. En plus des filaments standards et techniques (nylon, PC, ASA), le système traite sans problème des matériaux composites haute résistance comme UltraPA-CF (nylon renforcé de fibres de carbone). Cela permet de produire en quelques jours des pièces avec une résistance à la traction allant jusqu’à 80 MPa et une résistance à la chaleur jusqu’à 150 °C.

💡 Étude de cas pratique : Faurecia (fournisseur automobile)

Faurecia utilise le CreatBot D1000 Pro HS pour développer des moules de sièges haute performance pour des constructeurs comme Audi, VW, Nissan et GM. Pour résister à des pressions allant jusqu’à 100 MPa, les moules ont été imprimés en nylon renforcé de fibres de carbone avec un remplissage à 50 %. Le D1000 Pro HS a fourni une intégrité structurelle exceptionnelle, réussissant tous les tests de validation.

Le dilemme thermique résolu : Z-Axis Magic Box & algorithme de chauffage

Un problème connu des imprimantes industrielles grand format : lorsque la température dans la zone de construction augmente, la structure métallique de l’imprimante se dilate légèrement. Ces micro-déformations entraînent, sur les systèmes classiques, des décalages de couches et des imprécisions dimensionnelles.

CreatBot élimine ce risque grâce à deux technologies brevetées :

1. Algorithme de chauffage intelligent : Prédit les déformations thermiques irrégulières de la structure et les contrôle activement.

2. Technologie Z-Axis Magic Box : Compense en temps réel l'expansion thermique du cadre et de la plateforme de construction.

3. Masse au lieu de déformation : La structure en acier extrêmement robuste affiche un poids net de 675 kg. Plus le système est lourd, moins il réagit aux vibrations mécaniques et aux influences thermiques.

Précision au micromètre : calibration automatique

Pour garantir des impressions parfaites dès la première couche malgré les forces de levier et les dimensions importantes, l’imprimante est équipée de systèmes d’automatisation haute précision :

• Nivellement par courant de Foucault (Eddy Current) : Mesure sans contact la distance à la plaque d’impression grâce à des capteurs électromagnétiques haute fréquence. Avec une précision de $0,001\text{ mm}$ (99 % plus précis que les palpeurs classiques), le système scanne et corrige la plateforme en seulement 60 secondes.

• Axe Z quad indépendant : Quatre servomoteurs séparés contrôlent individuellement chaque coin de la plateforme pour garantir un parallélisme absolu avec le pont X/Y.

• Calibration visuelle XYZ : Le décalage entre les deux buses (Nozzle Offset) est automatiquement mesuré par reconnaissance d’image IA via une caméra macro HD intégrée ($0,02\text{ mm}$ précision XY) et des capteurs photoélectriques doubles ($0,005\text{ mm}$ précision Z).

Données techniques et spécifications

Contenu de la livraison : pack industriel prêt à l'emploi

Le CreatBot D1000 Pro HS est livré en unité de production entièrement assemblée. Le contenu de la livraison comprend :

• Imprimante 3D industrielle CreatBot D1000 Pro HS

• Écran tactile intégré de 10 pouces

• Plateforme magnétique interchangeable résistante à la chaleur

• Système intégré de refroidissement True-External-Air (pompe de refroidissement médicale)

• Combinaison de filtres HEPA et charbon actif (préinstallée)

• Kit d'outils pour maintenance et montage des buses

• Câble d'alimentation et support USB avec paquet logiciel (CreatWare, profils pour OrcaSlicer/Cura)

• Manuel d'utilisateur détaillé et protocole d'étalonnage
