CreatBot pilote de moteur pas à pas TB6600

Driver de moteur pas à pas CreatBot TB6600 – Remettre une pièce défectueuse en état de fonctionnement

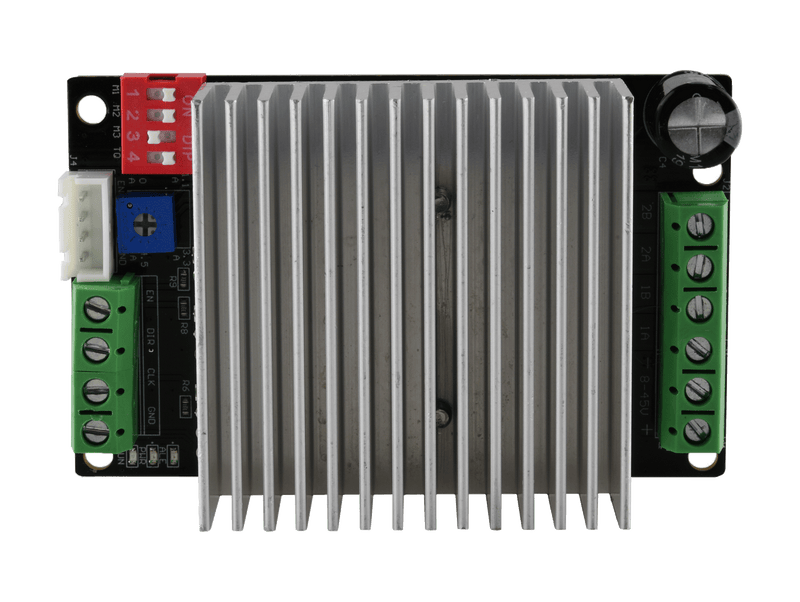

Le TB6600 est le module de commande du moteur pas à pas installé par CreatBot dans les imprimantes grand format D600, D600 Pro et F1000. En tant que pièce de rechange, il remplace un driver défectueux lorsqu’un axe perd des pas, fonctionne par à-coups ou ne démarre plus du tout. Il est destiné aux exploitants et aux techniciens de maintenance qui souhaitent résoudre la panne au niveau du module plutôt que remplacer toute l’électronique.

En un coup d’œil – Vos avantages :

• Compatibilité clairement définie : Prévu par le fabricant pour les CreatBot D600, D600 Pro et F1000 – aucune adaptation ni soudure à refaire.
• Plusieurs axes pris en charge : Sur les D600 et D600 Pro (ancienne version), le TB6600 équipe les axes X, Y et Z – un seul type pour trois positions de montage.
• Également adapté aux nouvelles versions : Sur les nouvelles versions des D600 et D600 Pro, équipées de servomoteurs sur X et Y, l’axe Z reste doté d’un TB6600.
• Pratique comme pièce de réserve : Avec un poids de 6 g, le module se stocke facilement et prend peu de place dans l’atelier.

Quel axe a besoin du TB6600 ?

Selon le tableau d’affectation du fabricant, le TB6600 commande les axes X, Y et Z des D600 et D600 Pro, et uniquement l’axe Z sur les nouvelles versions de ces modèles. Sur la F1000, il commande l’axe Z et l’extrudeur.

Pas compatible avec tous les modèles CreatBot

Les modèles F430, F160, F160 Peek, DE Plus, DX et DX Plus utilisent exclusivement des TMC 2208 et des THB6032 – le TB6600 ne convient donc pas comme pièce de rechange pour ces imprimantes.

Questions fréquemment posées (FAQ)

Le TB6600 convient-il à ma D600 Pro ?

Oui, à condition que l’axe concerné soit équipé d’un TB6600 selon le tableau du fabricant. Sur l’ancienne D600 Pro, cela concerne les axes X, Y et Z ; sur la nouvelle version, uniquement l’axe Z – les axes X et Y sont commandés par des servomoteurs.

Puis-je l’utiliser pour remplacer le driver de l’extrudeur ?

Uniquement sur la F1000 : son extrudeur est équipé d’un TB6600. Sur les D600 et D600 Pro, l’axe E utilise un THB6032 ; le TB6600 ne peut donc pas le remplacer.

Comment savoir si le driver est réellement défectueux ?

Les signes caractéristiques sont une perte de pas, des ronronnements ou l’immobilisation d’un seul axe, tandis que les autres axes fonctionnent normalement. Comme le TB6600 est monté de manière identique sur plusieurs axes, vous pouvez confirmer le diagnostic en échangeant le module entre deux axes.
