Pilote de moteur pas à pas CreatBot 6032 Z/E

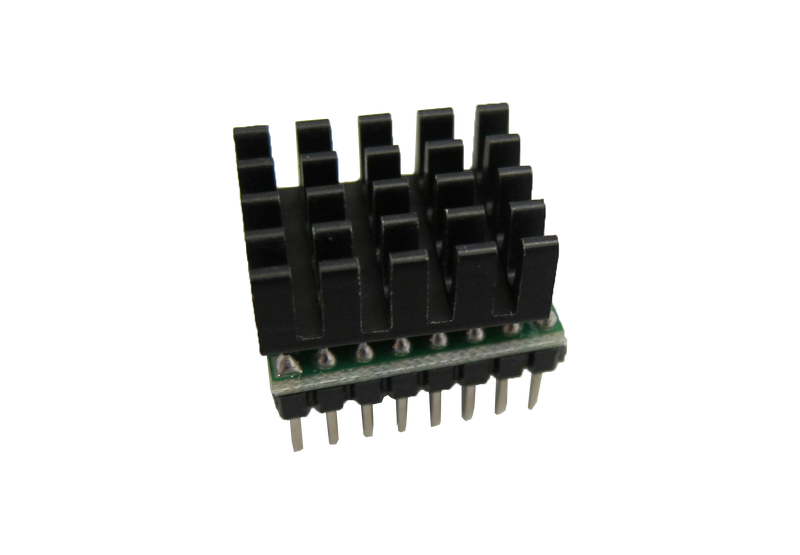

CreatBot Stepper Motor Driver 6032 Z/E – pilote de remplacement pour les axes Z et E

Le THB6032 est le module de commande de moteur pas à pas que CreatBot utilise dans ses imprimantes pour l’axe Z et l’axe de l’extrudeur. Lorsqu’un axe tombe en panne, que le moteur fonctionne par à-coups ou que des décalages de couches persistent, le pilote est un élément typiquement sujet à l’usure et aux défaillances. Il peut être remplacé individuellement, sans devoir changer toute l’électronique.

En bref – vos avantages :

• Remplacement ciblé : un seul module de commande au lieu de l’ensemble de commande, ce qui réduit la durée d’immobilisation de l’imprimante.
• Axes Z et E : sur de nombreux modèles CreatBot, le même type de pilote convient aux deux axes ; une seule pièce de rechange suffit donc pour deux emplacements.
• Large compatibilité avec les modèles : selon le fabricant, il est installé sur les modèles F160, F160 Peek, DE Plus, DX, DX Plus, F430 ainsi que sur les variantes D600.
• Pratique comme pièce de rechange : avec un poids de seulement 6 g, il se stocke facilement – idéal pour les ateliers en production continue.

Quel axe pour quel modèle ?

Sur les modèles F160, F160 Peek, DE Plus, DX et DX Plus, le THB6032 commande à la fois les axes Z et E. Sur le F430, il commande également l’axe Y. En revanche, sur les modèles D600 et D600 Pro, il est utilisé exclusivement pour l’axe E, tandis que l’axe Z fonctionne avec un TB6600.

Un composant, deux emplacements

Comme le même type de pilote est installé à plusieurs endroits dans l’appareil, un module de rechange permet également de vérifier si la panne provient réellement du pilote : en le testant à la place de celui d’un autre axe, la panne se déplace avec lui – ou non.

Foire aux questions (FAQ)

Ce pilote convient-il également à mon CreatBot F1000 ?

Non. Selon le tableau de compatibilité du fabricant, les axes Z et E du F1000 sont tous deux équipés de pilotes TB6600, et non de THB6032.

Puis-je aussi réparer l’axe X ou Y avec ce pilote ?

Uniquement sur le F430, dont l’axe Y fonctionne également avec un THB6032. Sur les modèles F160, DX, DE Plus et autres modèles similaires, les axes X et Y utilisent des TMC2208 ; sur les versions plus récentes des modèles D600, ils utilisent des servomoteurs.

Comment déterminer quel pilote est défectueux ?

Les signes typiques sont un axe qui ne bouge plus, qui fonctionne de manière irrégulière ou qui perd des pas, tandis que les autres axes fonctionnent normalement. Avant de procéder au remplacement, mettez l’imprimante hors tension et notez la position du module.
