Capteur de température PT100 E3D

Capteur de température PT100 E3D – mesure précise jusqu’à 500 °C

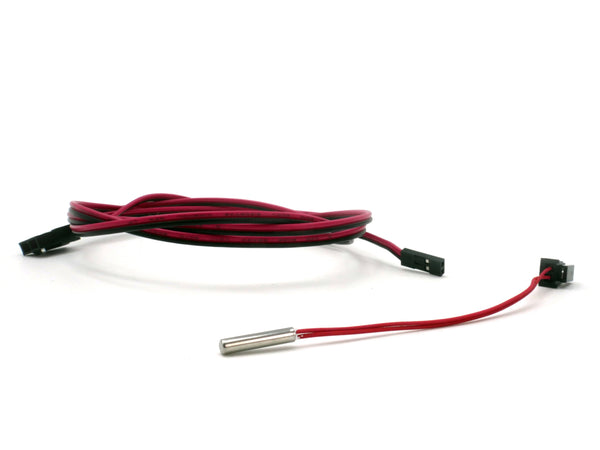

Le capteur de température PT100 d’E3D est un capteur à cartouche destiné aux HeaterBlocks E3D au format cartouche. Il remplace ou complète la mesure de température dans le hotend et s’adresse aux utilisateurs qui travaillent avec des matériaux haute température et souhaitent une mesure plus précise qu’avec de simples thermistances. Selon E3D, il permet d’imprimer à des températures plus élevées avec une meilleure précision et une installation plus simple.

En un coup d’œil – Vos avantages :

• Adapté aux hautes températures : conçu pour atteindre jusqu’à 500 °C, il convient également aux filaments techniques au-delà de la plage habituelle du PLA/PETG.
• Format cartouche : avec un diamètre de 3 mm et une longueur de 15 mm, le capteur se place directement dans le logement prévu du HeaterBlock, sans vissage ni collage fastidieux.
• Connexion enfichable : le connecteur Molex Micro-Fit 3.0 permet de remplacer le capteur lors de la maintenance ou d’une modification du hotend sans avoir à effectuer de soudure.
• Câblage facilement identifiable : le câble rouge de 50 mm est volontairement court pour faciliter son installation dans la tête d’impression et son identification dans le faisceau de câbles.
• Léger : avec un poids total d’environ 15 g, il n’alourdit pratiquement pas les axes mobiles.

Pourquoi choisir un PT100 plutôt qu’une thermistance ?

Un PT100 fonctionne avec une résistance en platine définie et reste capable de mesurer jusqu’à la limite indiquée de 500 °C, alors que de nombreuses thermistances standard ont déjà atteint leur plage maximale. Pour les hotends haute température, c’est une condition essentielle pour pouvoir réguler la température de manière fiable.

Prévoir une carte amplificatrice

E3D indique expressément qu’une carte amplificatrice est généralement nécessaire, en plus d’une broche 5 V, d’une broche GND et d’une broche de signal disponibles sur la carte mère. Vérifier ces éléments à l’avance permet d’éviter la cause de panne la plus fréquente lors de la mise à niveau.

Foire aux questions (FAQ)

Puis-je connecter directement le capteur à ma carte mère ?

En règle générale, non. Le fabricant indique qu’une carte amplificatrice est généralement nécessaire, ainsi qu’une broche 5 V, une broche GND et une broche de signal disponibles. Avant l’achat, vérifiez si votre carte dispose d’une entrée PT100 ou si vous avez besoin d’un amplificateur supplémentaire.

Le capteur est-il compatible avec mon hotend ?

Il est conçu pour les HeaterBlocks E3D au format cartouche. La cartouche mesure 3 mm de diamètre et 15 mm de longueur : le logement du capteur de votre HeaterBlock doit donc pouvoir accueillir ces dimensions.

Une longueur de câble de 50 mm est-elle suffisante ?

Le câble est volontairement court et se termine par un connecteur Molex Micro-Fit 3.0, prévu pour être prolongé via le faisceau de câbles existant ou une carte amplificatrice. Il faut donc prévoir une rallonge adaptée.
