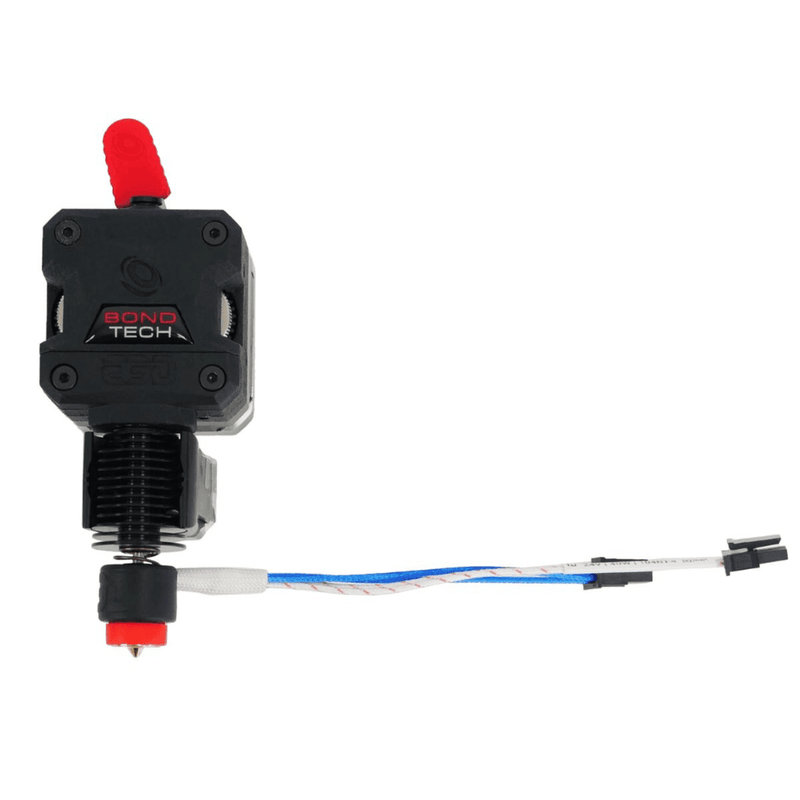

Kit de buse unique 24 V pour extrudeur E3D Revo LGX

Extrudeur E3D Revo LGX 24 V – changement de buse sans outil

Le Revo LGX combine le hotend Revo Micro d’E3D avec l’extrudeur LGX de Bondtech pour former une unité d’extrusion complète destinée aux imprimantes 24 V. Le kit à buse unique s’adresse aux utilisateurs qui souhaitent changer rapidement de buse et entraîner le filament de manière fiable, des matériaux standards rigides aux filaments flexibles et abrasifs. Le montage du hotend s’effectue au moyen d’un filetage M12 x 1,5 ; les configurations Bowden et Direct Drive sont prises en charge.

En un coup d’œil – vos avantages :

• RapidChange Revo : la buse et le heatbreak sont fabriqués en usine comme une unité scellée et peuvent être remplacés à la main à température ambiante – aucun resserrage à chaud, aucune fuite au niveau de la jonction.
• Jusqu’à 300 °C : la plage de température couvre, outre le PLA et le PETG, les matériaux nécessitant une température de traitement plus élevée (température maximale indiquée par le fabricant).
• Engrenages d’entraînement trempés : l’entraînement LGX est homologué pour les filaments abrasifs, rigides, semi-flexibles, flexibles et souples, ce qui permet de changer de matériau sans modification.
• Deux types de montage : le système peut être utilisé aussi bien en configuration Bowden qu’en Direct Drive ; il n’est donc pas limité à un type d’imprimante.
• e-steps définis : 400 avec 16 micro-pas ou 800 avec 32 micro-pas – le réglage du firmware est ainsi défini sans devoir effectuer sa propre série de calibrage.

PTC-HeaterCore au lieu d’une cartouche chauffante classique

Le Revo HeaterCore fonctionne avec un coefficient de température positif : sa consommation électrique diminue à mesure que l’élément chauffe. E3D indique que le cœur chauffe en quelques secondes et qu’une fusion au cours d’un emballement thermique est ainsi moins probable.

Dimensions de montage de l’extrudeur LGX

L’extrudeur utilise des trous de fixation M3 d’une profondeur de 5 mm sur les côtés et de 12 mm sur la face inférieure ; des points de fixation sont présents en bas à l’avant (2), à gauche et à droite (2 chacun), ainsi qu’à l’avant et à l’arrière (4 chacun). Le couple de serrage maximal des vis de l’extrudeur est de 0,3 Nm.

Foire aux questions (FAQ)

Dois-je effectuer un réglage après un changement de buse ?

Oui, le décalage Z peut changer lors du remplacement de la buse Revo ; il doit donc être contrôlé et, si nécessaire, ajusté ensuite.

Comment le ventilateur du Revo Micro est-il raccordé ?

Le ventilateur doit être alimenté via le régulateur 5 V, sauf s’il est raccordé directement à une broche 5 V de la carte mère. Vérifiez ce point sur votre carte avant la modification.

Quels filaments puis-je utiliser avec l’entraînement LGX ?

Le fabricant mentionne les matériaux abrasifs, rigides, semi-flexibles, flexibles et souples. Les engrenages d’entraînement trempés sont conçus pour cette utilisation polyvalente.

Le hotend est-il compatible avec mon imprimante ?

La fixation s’effectue au moyen d’un filetage M12 x 1,5. Avant l’achat, vérifiez que votre support accepte ce filetage et que votre imprimante fonctionne en 24 V.
