Revopoint Metrohub

Revopoint Metrohub – Scans 3D automatisés, précision industrielle

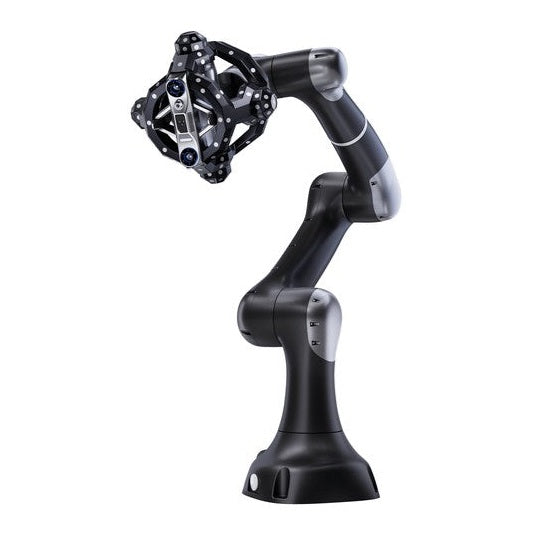

Le Revopoint Metrohub est un système complet de scan 3D automatisé qui combine le scanner 3D Trackit Optical Tracking à très haute précision avec le robot collaboratif à six axes Vbot 9. Il a été conçu pour le contrôle qualité industriel, la rétro-ingénierie et la production en série. Le système relève le défi de la manipulation manuelle et fournit des résultats de mesure très précis et reproductibles.

En un coup d’œil – Vos avantages :

• Système complet : Scans 3D et mesures automatisés avec un minimum de manipulation manuelle pour des flux de travail efficaces.
• Haute précision : Précision volumétrique allant jusqu’à 0.025 mm + 0.04 mm × L (m) pour des résultats de mesure fiables.
• Automatisation robotisée : Le cobot Vbot 9 à 6 axes, doté d’un rayon d’action de 919 mm, permet des mouvements de scan précis et reproductibles.
• Acquisition rapide des données : Capture jusqu’à 1 500 000 points par seconde pour générer des nuages de points détaillés et accélérer l’analyse.
• Programmation intuitive : Programmation simple du robot grâce à Drag-to-Teach, CAD-to-Path et Vision-to-Path, sans codage traditionnel.

Suivi optique sans marqueurs

Le scanner 3D Trackit Optical Tracking capture jusqu’à 1 500 000 points par seconde grâce à 30 lignes laser croisées bleues et une ligne laser bleue unique. Cette technologie permet de réaliser des scans précis sans apposer de marqueurs directement sur la pièce, ce qui réduit le temps de préparation.

Cobot Vbot 9 flexible à 6 axes

Le bras robotisé collaboratif Vbot 9 offre un rayon d’action de 919 mm, une charge utile maximale de 5 kg et une répétabilité de ±0.03 mm. Ses capteurs de force intégrés à 6 axes surveillent la charge et les mouvements en temps réel pour garantir un fonctionnement sûr.

Questions fréquentes (FAQ)

Quels logiciels sont utilisés pour analyser et traiter les données de scan ?

Le système Metrohub est entièrement intégré à l’écosystème logiciel de Revopoint. Avec Revo Measure, les utilisateurs peuvent effectuer des inspections et des mesures avancées, tandis que Revo Design est destiné à la rétro-ingénierie et à la création de modèles numériques.

Le système Metrohub peut-il être utilisé à proximité de personnes ?

Oui, le Vbot 9 est conçu comme un robot collaboratif (cobot). Ses capteurs de force intégrés à 6 axes permettent de réagir rapidement en cas de contact imprévu, ce qui contribue à un fonctionnement sûr à proximité des employés, à condition que l’installation respecte les exigences de sécurité en vigueur.
