Revopoint Trackit Scanner 3D optique de suivi

Revopoint Trackit – Scanner 3D industriel sans marqueurs

Le Revopoint Trackit est un scanner 3D haute précision sans marqueurs, combinant suivi optique et technologie laser bleue. Grâce à la calibration automatique du cardan, aux modes de scan doubles et à une grande zone de suivi, il permet des mesures professionnelles, des petites pièces aux véhicules complets.

Précision sans marqueurs pour objets grands et petits

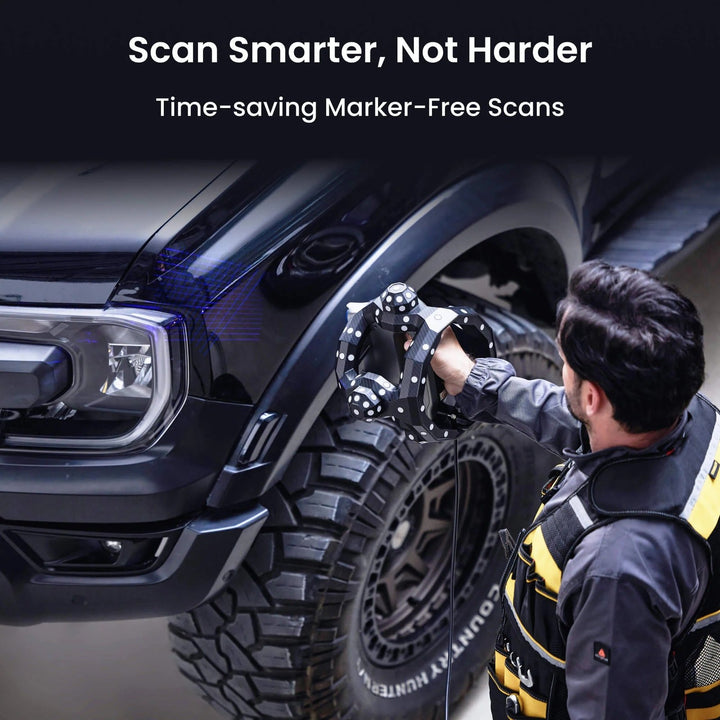

Le suivi optique du système à double caméra capture en permanence la situation du scanner et permet des scans très précis – sans marqueurs, spray ou alignement manuel. Avec une précision volumétrique de 0,025 mm + 0,04 mm × L(m), le Trackit est parfait pour le contrôle qualité, la rétro-ingénierie ou le prototypage.

Deux systèmes laser pour chaque géométrie

Le laser croisé à 30 lignes scanne efficacement de grandes surfaces et capture de manière fiable les matériaux sombres ou réfléchissants.
Pour les fentes étroites, les trous et les géométries complexes, le laser à ligne unique offre une profondeur de détail maximale.

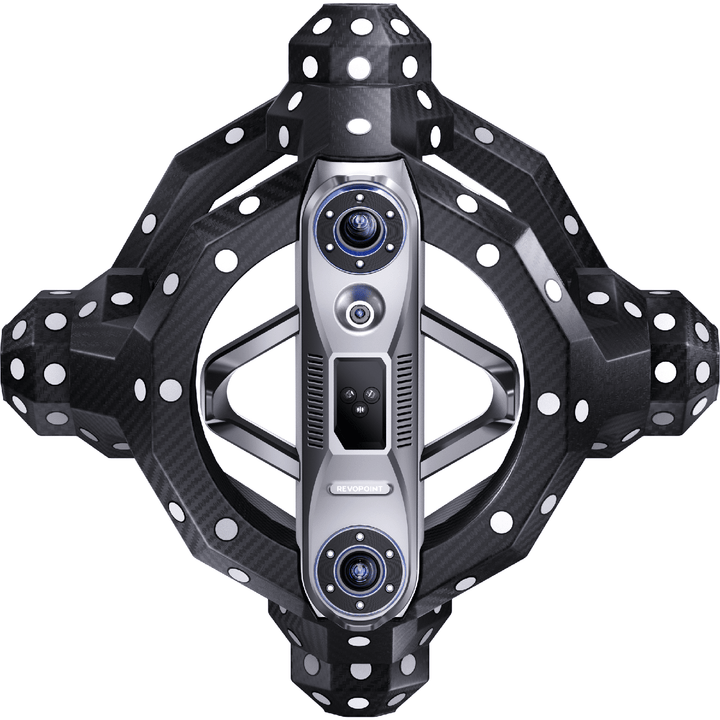

Stable, léger et conçu pour de grandes zones de scan

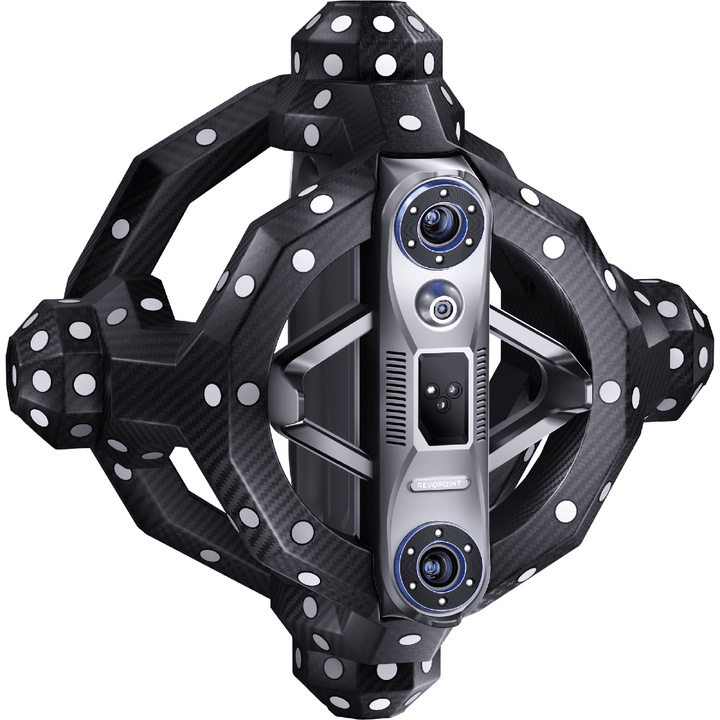

Le cadre léger en fibre de carbone assure une grande rigidité et des résultats précis même lors d'une utilisation prolongée.

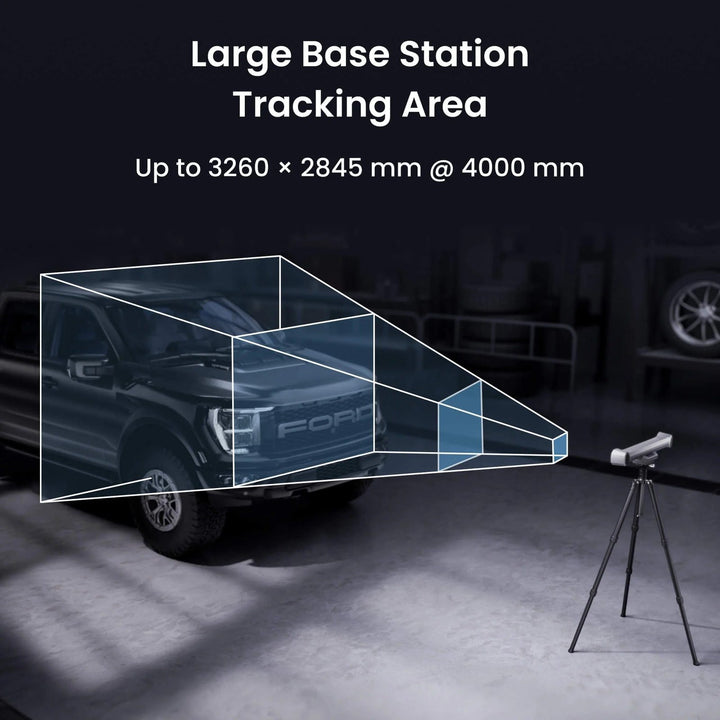

Le tracker couvre un volume de suivi jusqu'à 11 m³ – idéal pour des pièces de 10 mm à 6 m, y compris machines, meubles, pièces de véhicules ou voitures complètes.

Flux de travail efficaces grâce à une calibration automatique

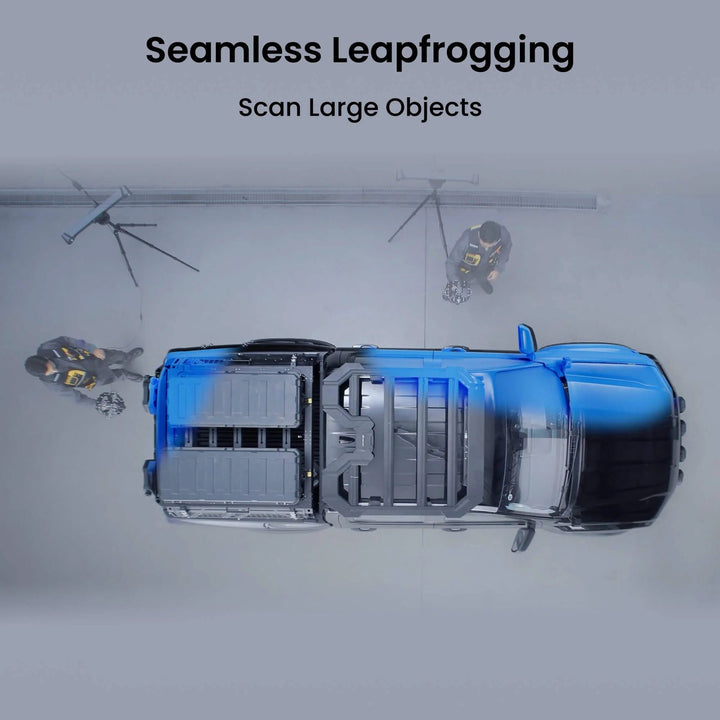

Le cardan automatique à double axe permet de gagner environ 50 % du temps de configuration. Les grands objets peuvent être scannés par segments grâce au « Leapfrogging », avec une fusion transparente dans le système de suivi.

Logiciel & Intégration CAO

Le logiciel Revo offre un aperçu en direct, une fusion automatique des maillages, l'édition et l'exportation en PLY, OBJ, STL, FBX, 3MF, GLTF et d'autres formats.
Pour les applications professionnelles, Revo Measure (outils de mesure & QC) et Revo Design (scan-to-CAD) peuvent être intégrés dans le flux de travail.

Spécifications techniques (extrait)

Scanner

• Précision d'un seul cadre : 0,02 mm

• Distance de points fusionnés : 0,05 mm

• Taux de scan : 1.500.000 points/s

• Laser : 30 lignes croisées + 1 laser bleu unique

• Distance de travail : 200–400 mm

• Prise unique : jusqu'à 320 × 215 mm

• Poids : 1,2 kg

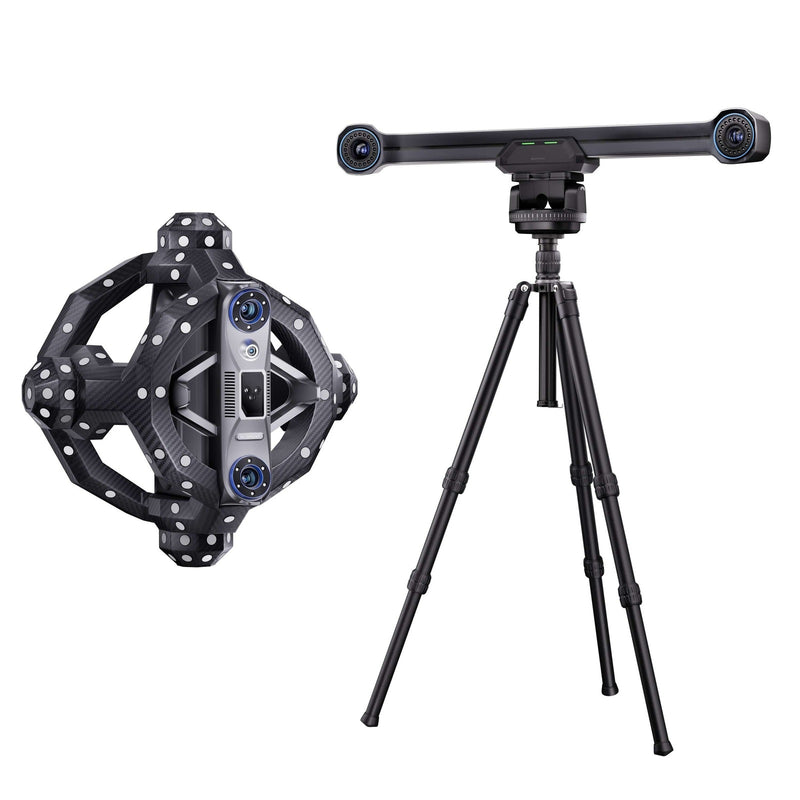

Station de suivi

• Précision volumétrique : 0,02 mm + 0,04 mm × L(m)

• Volume de suivi : 11 m³

• Distance de travail : 1500–4000 mm

• Poids : 2,0 kg

• Calibration automatique du cardan

Compatibilité & formats

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Compatible Windows & macOS
