Revopoint Trackit SR

Revopoint Trackit SR – Numérisation précise sans marqueurs

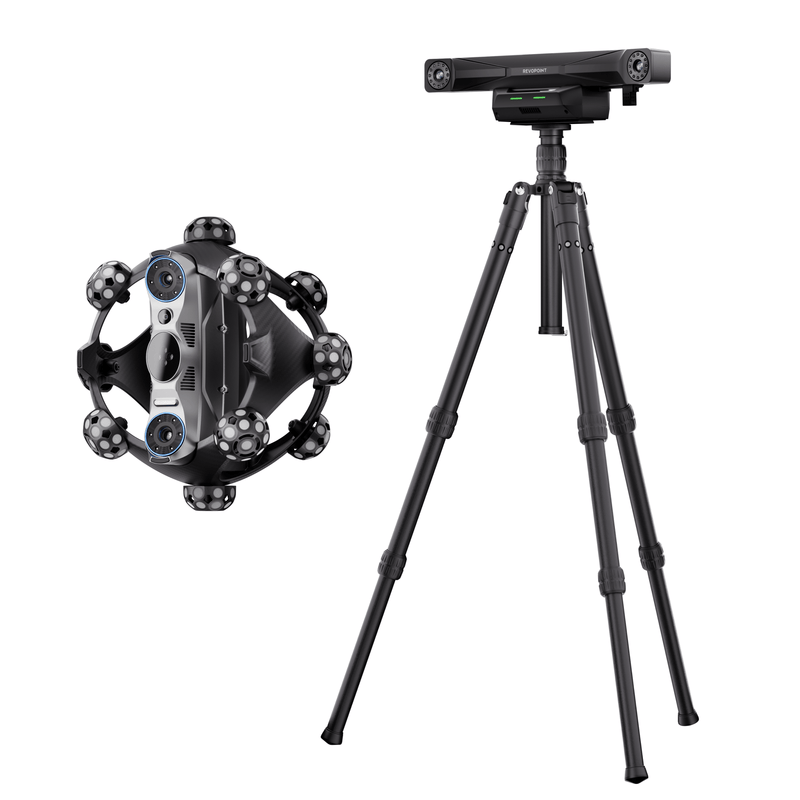

Le Trackit SR est un système de numérisation 3D optique sans fil pour les objets de 10 mm à 4 m. Un système de suivi optique suit en permanence la position du scanner manuel, ce qui évite d’avoir à apposer des marqueurs directement sur la pièce. Le système est conçu pour le contrôle qualité, la rétro-ingénierie, le développement de produits et le contrôle dimensionnel dans un environnement industriel.

En un coup d’œil – Vos avantages :

• Travail sans marqueurs : Le suivi optique détermine la position du scanner : aucun point adhésif n’est nécessaire sur les surfaces sensibles ou peintes.
• Trois modes laser : Fine, Far et Deep Hole couvrent les détails fins, les grandes surfaces et les perçages profonds avec un seul appareil.
• Flux de travail sans fil : Le scanner et le tracker communiquent via le Wi-Fi 6, ce qui est pratique en production et directement chez le client.
• Boîtier robuste : Le cadre en carbone et le boîtier en polycarbonate sont conçus pour une utilisation quotidienne en atelier.
• Connexion directe aux logiciels de CAO : Exportation aux formats PLY, OBJ, STL, ASC, 3MF, GLTF et FBX sans conversion intermédiaire.

Précision et vitesse d’acquisition

Revopoint annonce une précision par image allant jusqu’à 0,02 mm, une précision volumétrique de 0,02 mm + 0,04 mm/m ainsi qu’une vitesse pouvant atteindre 2 000 000 de points par seconde. La distance de travail est comprise entre 800 et 2500 mm, tandis que le volume de suivi optique atteint jusqu’à 3 m³.

Édition Standard ou édition CMM

Les deux versions utilisent la même plateforme de numérisation ; l’édition CMM ajoute la mesure tactile au moyen d’un palpeur. Il est ainsi également possible de contrôler des géométries pour lesquelles l’acquisition optique atteint ses limites.

Foire aux questions (FAQ)

Dois-je coller des marqueurs sur la pièce ?

Non. Le système de suivi optique suit en permanence la position du scanner, ce qui rend inutiles les marqueurs directement apposés sur l’objet.

Quel mode laser convient à quelle application ?

Le mode Fine utilise 30 lignes laser croisées bleues pour un niveau de détail maximal, le mode Far utilise 17 lignes parallèles pour numériser rapidement de grands objets, et le mode Deep Hole utilise une seule ligne pour les cavités profondes et les zones difficiles d’accès.

Quelle est la différence entre l’édition CMM et l’édition Standard ?

L’édition Standard est destinée à la numérisation optique, à la digitalisation et à la rétro-ingénierie. L’édition CMM ajoute la mesure tactile au moyen d’un palpeur de contact pour les contrôles dimensionnels de géométries pour lesquelles la numérisation optique atteint ses limites.

Est-il possible d’importer les données dans mon logiciel de CAO ?

Les numérisations peuvent être exportées aux formats PLY, OBJ, STL, ASC, 3MF, GLTF et FBX, des formats courants pour les logiciels de CAO, de métrologie et de rétro-ingénierie.
