SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Numériser de grands objets sans marqueurs

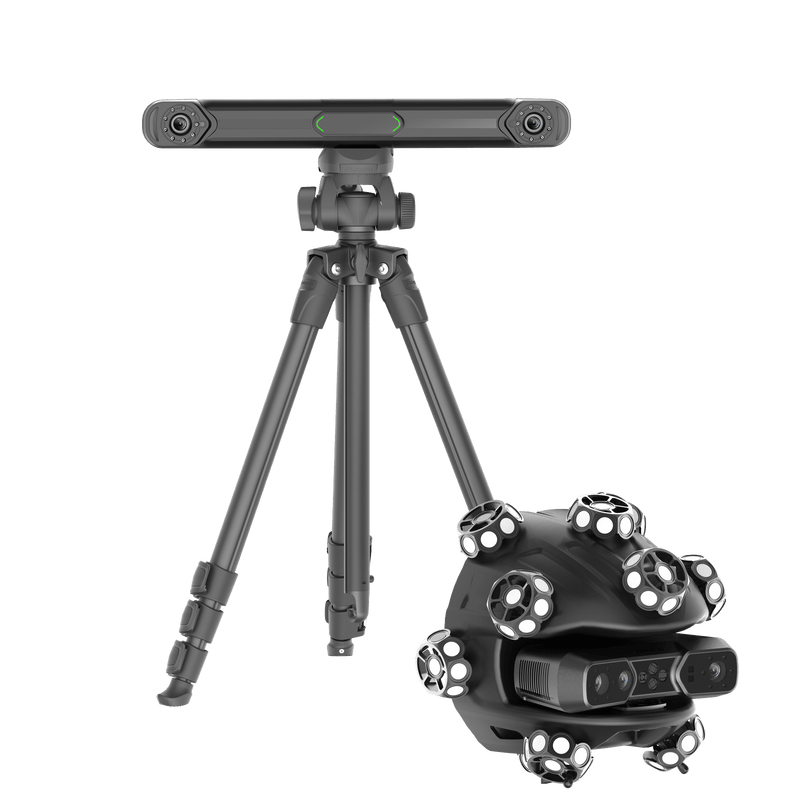

Le EinScan Trak est un système de numérisation 3D sans fil avec suivi sans marqueurs et scanner portatif amovible. Il s’adresse aux professionnels de l’automobile, de l’ingénierie inverse, du développement de produits, de la transformation de véhicules, de la restauration et du design industriel. Le système résout le conflit habituel entre la capture de grandes surfaces et la numérisation détaillée, car les deux modes de fonctionnement peuvent être combinés au sein d’un même projet.

En un coup d’œil – Vos avantages :

• Travailler sans marqueurs : les cibles rétroréfléchissantes intégrées au module de numérisation sphérique assurent le suivi, ce qui évite de coller des marqueurs sur les grandes surfaces lisses.
• Deux modes, un seul projet : mode Tracking pour les carrosseries et les grandes pièces, mode scanner portatif pour les détails et les zones difficiles d’accès ; les données des deux modes peuvent être fusionnées.
• Trois modes laser : 19+19 lignes croisées pour les surfaces, 7 lignes parallèles pour les détails fins et les arêtes, et une ligne unique pour les perçages profonds et les renfoncements.
• Également en dehors de l’atelier : utilisation sous une lumière ambiante allant jusqu’à 110 000 lux, avec capture des surfaces noires et réfléchissantes (selon le fabricant).
• Numériser sans interruption : quatre batteries incluses, remplaçables pendant le fonctionnement ; jusqu’à 5,5 h pour le tracker et jusqu’à 3,5 h pour le scanner portatif.

15 m³ de volume de suivi et fonctionnement en Wi-Fi

En mode Tracking, un volume de suivi de 15 m³ est disponible pour une distance de travail de 800 à 4 000 mm. Le tracker peut être déplacé pendant la numérisation afin d’étendre la zone couverte. La connexion s’effectue sans fil via Wi-Fi 6 ou, en alternative, via LAN.

Résolution, vitesse et texture

SHINING 3D indique une cadence de capture pouvant atteindre 2 630 000 points par seconde, avec une résolution de 0,05 à 10 mm ; différentes résolutions peuvent être combinées au sein d’un même projet. La caméra de texture intégrée de 5 MP capture également les couleurs et les détails des matériaux, par exemple pour le patrimoine culturel, la recherche ou les contenus AR/VR.

Foire aux questions (FAQ)

N’ai-je vraiment plus besoin de marqueurs ?

Pour l’utilisation standard, non : le tracker suit la position du scanner grâce à ses cibles intégrées. Pour les applications exigeant une précision maximale, le fabricant recommande toutefois de continuer à utiliser des marqueurs globaux.

Quel logiciel est inclus ?

La numérisation s’effectue avec EXScan Trak, qui prend notamment en charge la fusion de différents modes et résolutions de numérisation, ainsi que l’édition et le retour d’information en temps réel pendant la numérisation. Une licence d’un an pour EXMeasure est également incluse sans supplément ; la carte de licence se trouve dans le colis.

À quoi sert EXMeasure ?

EXMeasure est destiné à l’analyse dimensionnelle et à la vérification des données de numérisation, avec alignement flexible, contrôle GD&T, comparaison par carte de couleurs, génération de rapports visuels et extraction automatique des caractéristiques géométriques.

Le scanner portatif peut-il être utilisé séparément ?

Oui, le scanner portatif est amovible et peut être utilisé de manière autonome. Vous pouvez ainsi passer du mode Tracking au mode scanner portatif en fonction de la zone de l’objet.
