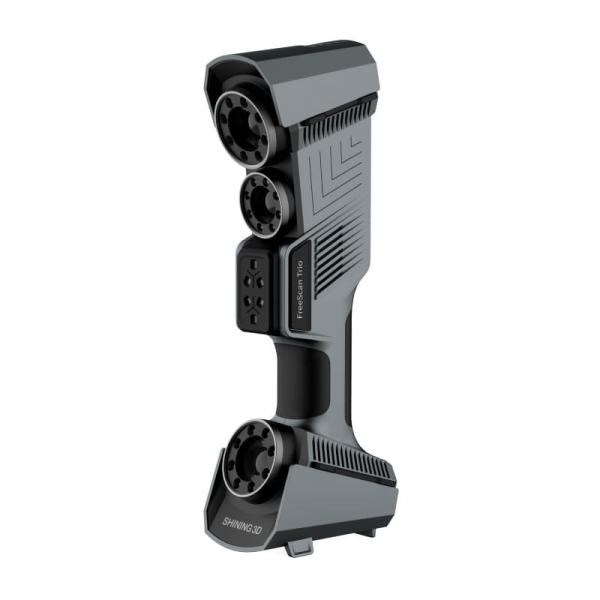

SHINING 3D FreeScan Trio

SHINING 3D FreeScan Trio – Scan laser sans marqueur avec précision métrologique

Le FreeScan Trio est un scanner 3D portable professionnel destiné à la métrologie industrielle, au contrôle qualité et à la rétro-ingénierie. Il s'adresse aux utilisateurs qui doivent mesurer rapidement et de manière traçable de grandes pièces – et qui souhaitent réduire considérablement le temps de préparation grâce à la position autonome sans marqueur.

En un coup d'œil – Vos avantages :

• Sans marqueur : De nombreux objets peuvent être scannés sans marqueurs de référence, ce qui économise du temps de préparation ; pour une précision maximale, le mode avec marqueurs reste possible.
• Quatre modes de scan : Du scan rapide de surface à la capture de détails, jusqu’au mode trou profond pour les perçages et rainures difficiles d’accès.
• Précision métrologique : Jusqu’à 0,02 mm pour des résultats de contrôle qualité fiables.
• Certifié : Conforme à la norme VDI/VDE 2634 partie 3 et ISO 10360 – pour des mesures traçables et documentables.
• Photogrammétrie intégrée : Améliore la précision volumétrique sur les grands objets sans cibles codées.

Acquisition rapide des données avec 98 lignes laser

En mode sans marqueur, le scanner utilise 98 lignes laser bleues et trois caméras industrielles de 5 MP. Le fabricant annonce jusqu’à 3 010 000 mesures par seconde.

Photogrammétrie pour grandes pièces

Le système de photogrammétrie binoculaire intégré atteint, selon la fiche technique, une précision volumétrique jusqu’à 0,02 + 0,015 mm/m – sans cibles codées, ce qui simplifie la mise en place.

Questions fréquemment posées (FAQ)

Ai-je besoin de marqueurs pour chaque scan ?

Non. De nombreux objets peuvent être capturés sans marqueurs grâce à la position autonome. Pour les applications nécessitant la plus haute précision, le scanner peut également être utilisé avec des marqueurs.

Pour quelles tâches le FreeScan Trio est-il adapté ?

Il est conçu pour la métrologie industrielle, le contrôle qualité, la rétro-ingénierie, le CAO, le contrôle dimensionnel et la fabrication additive.

Le scanner est-il certifié ?

Oui, la certification a été réalisée selon VDI/VDE 2634 partie 3 et ISO 10360 dans un laboratoire accrédité ISO 17025.
