Carte mère BIGTREETECH Kraken à 8 axes

BIGTREETECH Kraken – 8 axes sans bricolage avec les pilotes

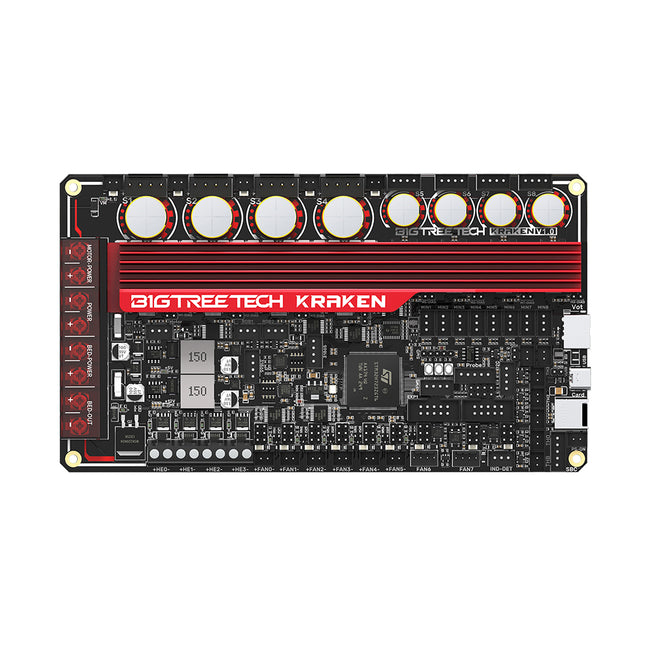

Le Kraken V1.0 est une carte mère 32 bits de BIGTREETECH (Shenzhen Biqu Technology), spécialement conçue pour les grandes imprimantes 3D. Huit pilotes de moteurs pas à pas sont déjà intégrés à demeure, ce qui évite les modules de pilotes séparés et leur câblage – réduisant ainsi sensiblement la complexité dans le compartiment électronique. Elle s’adresse aux utilisateurs qui construisent ou modernisent des imprimantes grand format ou des configurations à double extrudeur.

En un coup d’œil – Vos avantages :

• 8 pilotes intégrés : Huit TMC2160 sont soudés directement sur la carte – aucun branchement, aucun réglage du Vref et aucun module de pilote défectueux comme source de problèmes.
• Large plage de tensions : La plage de tension des pilotes, de 24 V à 60 V, permet, selon le fabricant, d’utiliser des tensions moteur plus élevées, adaptées aux grands axes et aux longues courses.
• Deux têtes d’impression : Des ports dédiés et deux interfaces CAN permettent le fonctionnement parallèle de deux têtes d’impression ou de deux cartes EBB.
• Mesure précise de la température : Deux canaux MAX31865 et la prise en charge des capteurs PT100/PT1000 permettent une mesure de la température plus précise qu’avec des thermistances classiques.
• Électronique protégée : Un circuit de protection par e-fuse protège la carte contre les défauts électriques courants.

Processeur H723 pour les configurations à double tête

Le calcul est assuré par une puce H723 qui, selon le fabricant, dispose de réserves suffisantes pour faire fonctionner simultanément deux têtes d’impression. Les deux connexions CAN permettent de limiter le câblage jusqu’à la tête d’outil.

Connexion à un SBC et aux configurations Klipper

Un connecteur d’alimentation dédié permet de connecter directement un ordinateur monocarte tel qu’un BTT PI ou un Raspberry Pi. La carte peut ainsi être intégrée aux environnements de contrôle classiques basés sur un hôte, sans alimentation séparée pour le SBC.

Foire aux questions (FAQ)

Dois-je acheter les pilotes de moteurs pas à pas séparément ?

Non. Les huit pilotes TMC2160 sont déjà intégrés à demeure sur la carte ; aucun module de pilote amovible n’est nécessaire.

Puis-je utiliser la carte en 24 V ?

Oui, la plage de tension indiquée pour les pilotes va de 24 V à 60 V. Il convient toutefois de vérifier au préalable si votre alimentation et vos moteurs peuvent exploiter une tension plus élevée de manière pertinente.

Quels capteurs de température sont pris en charge ?

En plus des capteurs standard, la carte prend en charge deux canaux MAX31865 ainsi que les sondes résistives PT100 et PT1000.

Quel est le poids de la carte ?

Le poids d’expédition est d’environ 526 g.
