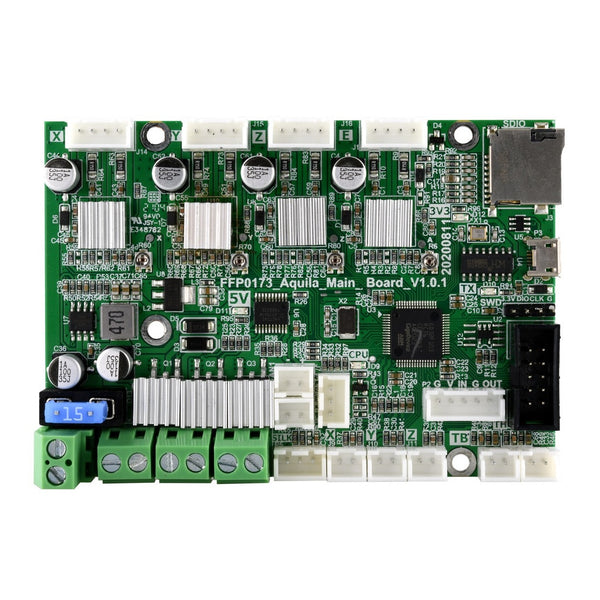

Cartes de contrôle pour imprimantes FDM et résine de Creality, Anycubic, Flashforge, Creatbot, Mingda, ELEGOO, Snapmaker et PrimaCreator. Une carte est liée au modèle et souvent à sa révision ; l’inscription figurant sur la carte installée compte donc autant que le modèle de l’imprimante.
Pourquoi la révision est importante
Les fabricants modifient les cartes au sein d’une même gamme de modèles sans adapter le nom du produit. Le brochage des connecteurs et les composants des pilotes peuvent différer. Le numéro de version imprimé sur la carte démontée est plus pertinent pour la vérification que la désignation du modèle.
Les pilotes déterminent le silence de fonctionnement et le micrologiciel
Les cartes équipées de pilotes TMC fonctionnent de manière nettement plus silencieuse en mode StealthChop que les anciennes cartes dotées de pilotes A4988. Lors du remplacement, le courant moteur et les micro-pas changent ; le micrologiciel doit être adapté en conséquence.
Sans flashage, rien ne fonctionne
Une nouvelle carte est rarement livrée avec la configuration de ton imprimante. Les dimensions de la zone d’impression et la logique des fins de course sont définies dans le micrologiciel ; sans adaptation, l’imprimante vient buter contre les butées.
Les imprimantes à résine utilisent d’autres cartes
Sur les imprimantes LCD, la carte commande le panneau d’exposition et l’axe Z, au lieu de l’extrudeur et du plateau chauffant. Les cartes du domaine FDM ne sont pas interchangeables, même entre appareils d’un même fabricant.
Effectuer des mesures avant le remplacement
La panne se situe souvent ailleurs. Un MOSFET grillé sur la sortie du plateau chauffant se reconnaît à des borniers décolorés ; un pilote défectueux se manifeste par un axe qui perd des pas.
