BIQU 3D BigTreeTech Manta M4P V2.2
Experten-Check Ehrliche Einschätzung aus unserem Team
- Gute Wahl für kompakte Umbauten wie Voron V0 oder Ender-3, wenn ein CM4/CB1 direkt aufgesteckt werden soll.
- CM4 bzw. CB1 sind nicht enthalten und müssen passend zum Setup separat beschafft werden.
- Vier Achsen (X, Y, Dual-Z, E0) genügen für Single-Extruder-Aufbauten; für mehrere Extruder ist das Board nicht ausgelegt.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8548S EAN 6973828110203

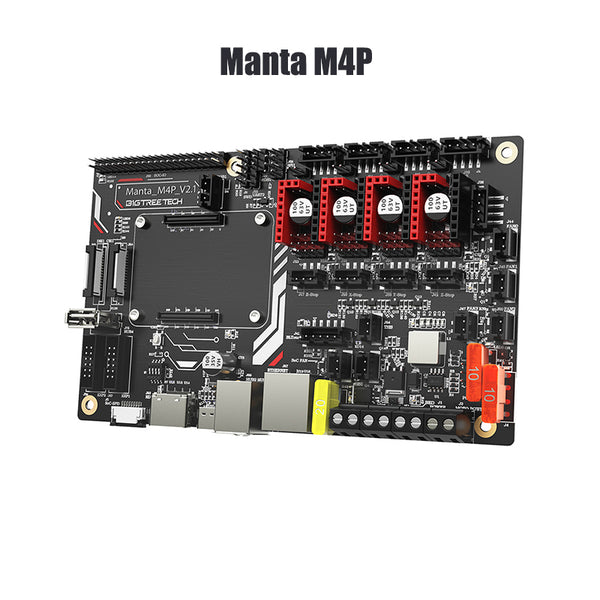

BigTreeTech Manta M4P V2.2 – Carte Klipper prête pour CM4
Le Manta M4P V2.2 est une carte mère compacte 32 bits à quatre axes (X, Y, Dual-Z, E0), qui accueille directement un Raspberry Pi CM4 ou BTT CB1 via un connecteur BTB. Elle s'adresse aux modifications d'imprimantes petites à moyennes comme la Voron V0 ou l'Ender-3, où une configuration propre à carte unique sans câbles lâches est requise.
En un coup d'œil – Vos avantages :
- CM4/CB1 directement enfichable : Le connecteur renforcé Board-to-Board évite les câbles lâches et simplifie la configuration Klipper.
- Pilotes flexibles : Quatre emplacements supportent SPI, UART et STEP/DIR ainsi que les familles TMC courantes comme 2209, 2208, 2226, 2130 et 5160.
- Homing sans capteur : Activable via des cavaliers sur les broches DIAG – sans découpe de broche.
- Tension de ventilateur sélectionnable : Trois ports ventilateurs CNC peuvent être réglés par cavalier sur 24 V ou 5 V, plus un ventilateur dédié SoC.
- Extensible : Supporte BLTouch, capteur de fin de filament, RGB et écrans RepRapDiscount via EXP1/EXP2.
Gestion de l'alimentation et thermique
Un régulateur intégré alimente le module Compute en 12 ou 24 V. La sortie du lit chauffant est conçue pour 10 A, le chauffage de l’extrudeur pour 6 A, avec un budget total pour chauffages, pilotes et ventilateurs inférieur à 20 A. Des circuits thermistances protégés sont prévus pour protéger le MCU contre les courts-circuits et les fuites de courant selon la fiche technique.
Connectivité avec CM4
Associée à un CM4, la carte offre un connecteur 40 broches compatible avec le brochage Pi, un Ethernet Gigabit (1000 M) et trois ports USB 2.0, tous protégés contre les décharges électrostatiques sur USB et Ethernet.
Questions fréquentes (FAQ)
Quelle firmware fonctionne sur le Manta M4P V2.2 ?
Avec CM4 ou CB1, il fonctionne sous Klipper, et il est également compatible avec Marlin.
Un Raspberry Pi CM4 est-il inclus ?
Non. Le CM4 ou BTT CB1 se connecte séparément et ne fait pas partie de la carte.
Quelles cinématiques d’imprimantes sont supportées ?
La carte supporte Cartesian, Delta, Kossel, Ultimaker et CoreXY.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 242 g |
|---|
