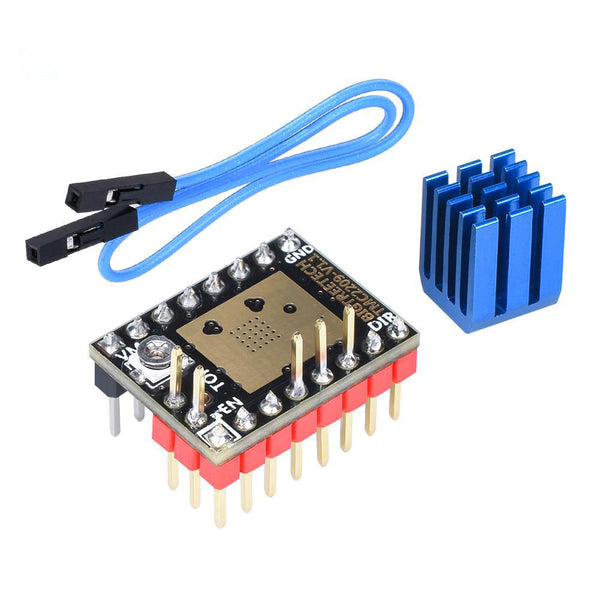

Pilote de moteur pas à pas BTT TMC2209 V1.3 UART

BTT TMC2209 V1.3 – Entraînement silencieux via UART

Le TMC2209 V1.3 est un pilote de moteur pas à pas au format module enfichable, destiné aux cartes mères d’imprimantes 3D équipées de supports de pilotes interchangeables. Il est commandé classiquement via Step/DIR et peut en plus être configuré via UART, au lieu de régler le courant moteur et le microstepping avec le potentiomètre et des cavaliers. Il s’adresse ainsi à tous ceux qui souhaitent faire fonctionner leurs axes avec une résolution plus fine et moins de bruit.

En un coup d’œil – Vos avantages :

• Configuration UART : les réglages peuvent être ajustés par logiciel plutôt qu’avec un tournevis sur le potentiomètre – pratique pour affiner chaque axe.
• Capacité de charge : courant de pointe de 2,8 A par bobine pour une tension moteur de 5,5 à 28 V – une réserve pour les pics de charge momentanés.
• StallGuard4 : le pilote émet un signal lorsque le moteur ne tourne pas comme prévu – la base de fonctions dépendant de la charge dans le micrologiciel.
• CoolStep : ajuste dynamiquement le courant en fonction de la charge ; l’économie est estimée à 75 % par le fabricant.
• Compact : seulement 5 g et une tension logique de 3,3 à 5 V – compatible avec les niveaux logiques courants des cartes.

256 micro-pas pour un mouvement plus précis

L’interpolation flexible microPlyer génère jusqu’à 256 micro-pas selon le fabricant et subdivise ainsi le mouvement du moteur plus finement que ne le prévoit le signal Step entrant.

Plage de tension pour les configurations 12 V et 24 V

Avec une plage de tension moteur de 5,5 à 28 V, le pilote fonctionne aussi bien dans les systèmes 12 V que 24 V. La partie logique accepte de 3,3 à 5 V.

Foire aux questions (FAQ)

Puis-je utiliser le pilote sans UART ?

Oui. En plus de l’UART, le TMC2209 V1.3 prend en charge la commande classique Step/DIR. Sans connexion UART, la configuration via le micrologiciel n’est toutefois pas possible.

Le pilote est-il compatible avec ma carte mère ?

Il s’agit d’un module enfichable destiné aux cartes équipées de supports de pilotes interchangeables. Avant l’achat, vérifiez que votre carte mère prévoit des pilotes amovibles et fonctionne avec une tension logique de 3,3 à 5 V.

À quoi sert StallGuard4 en pratique ?

StallGuard4 détecte un axe moteur bloqué ou fonctionnant de manière inhabituelle et en informe la carte. L’utilisation de cette information dépend de la carte mère et du micrologiciel.
