Câble Dupont Bondtech

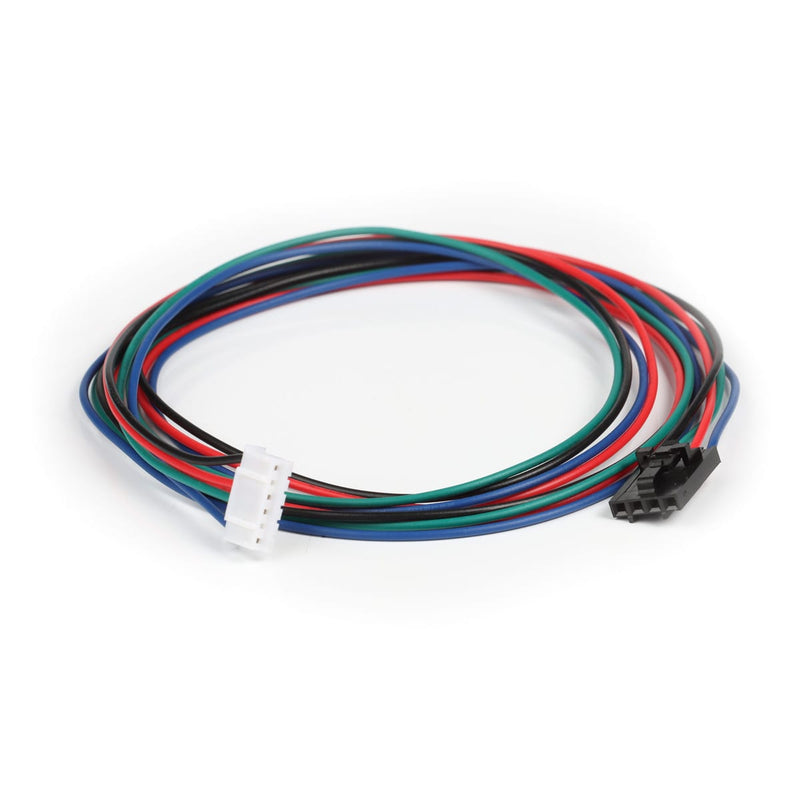

Câble Dupont Bondtech – Câble moteur d’origine pour extrudeurs Bondtech

Le câble Dupont Bondtech est le câble de raccordement d’origine entre le contrôleur et le moteur de l’extrudeur. Il relie un connecteur Dupont à 4 broches avec verrouillage côté contrôleur à un connecteur JST-XH6 à 6 broches côté moteur. Il est conçu pour les utilisateurs qui souhaitent remplacer un câble moteur défectueux ou trop court sur leur extrudeur Bondtech.

En un coup d’œil – Vos avantages :

• Longueur de 700 mm : Suffisamment de marge pour acheminer proprement le câble de la carte mère le long du châssis jusqu’au moteur de l’extrudeur.
• Connecteur verrouillé : Le connecteur Dupont à 4 broches s’enclenche et reste en place, même lorsque la tête d’impression se déplace.
• Brochage défini : Câblé d’usine pour le moteur 40 mm Geared Nema17 – aucun besoin de vérifier le brochage.
• Pièce d’origine Bondtech : Parfaitement adaptée aux extrudeurs Bondtech et aux imprimantes prises en charge, plutôt qu’un câble universel nécessitant une solution de bricolage.

Combinaison de connecteurs et acheminement

Côté contrôleur se trouve un connecteur Dupont à 4 broches avec fonction de verrouillage, et côté moteur un JST-XH6 à six positions. Avec une longueur totale de 700 mm et un poids d’environ 5 g seulement, le câble sollicite à peine les axes mobiles.

Brochage pour moteur Nema17 et Pancake

Par défaut, les fils suivent le schéma PIN 1→1, 2→4, 3→3 et 4→6 pour le moteur 40 mm Geared Nema17. Pour le moteur Pancake de 25 mm, échangez les deux fils centraux afin que 2→3 et 3→4 soient connectés. Bondtech indique que cette confection vise à assurer une transmission stable du signal dans la durée.

Questions fréquemment posées (FAQ)

Le câble s’adapte-t-il à mon moteur sans modification ?

Oui pour un moteur 40 mm Geared Nema17 : le câble est câblé d’usine à cet effet. Pour un moteur Pancake de 25 mm, les deux fils centraux doivent être intervertis. Dans tous les cas, vérifiez le brochage par rapport au schéma de votre application.

Quels connecteurs le câble utilise-t-il et quelle est sa longueur ?

Longueur de 700 mm (70 cm), avec un connecteur Dupont à 4 broches avec verrouillage côté contrôleur et un connecteur JST-XH6 à 6 broches côté moteur.

Puis-je remplacer le câble moi-même ?

Oui, le câble se branche et peut être remplacé sans soudure. Débranchez d’abord l’imprimante du secteur et vérifiez le sens de rotation du moteur de l’extrudeur après l’installation.
